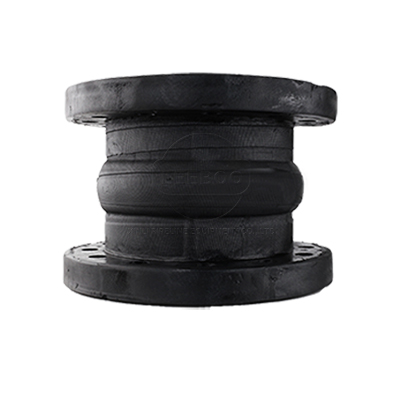

負壓橡膠接頭

負壓橡膠接頭有很多名字比如：避震喉、橡膠減震器等等。橡膠接頭里面加裝負壓環，能為橡膠接頭的安全性提高了一大截。負壓橡膠接頭經常用于冷水、熱水、壓縮空氣、天然氣等介質，它以特的設計、新穎的結構和良好的密封性能解決了因熱脹冷縮造成管道爆裂和損壞管道連接設備，有效的提高了管道的使用周期和對設備的保護。

【產品別名】：可曲撓橡膠接頭、橡膠軟連接
【產品壓力】：0.6MPa-2.5MPa
【產品規格】：【DN32mm-DN4000mm】
【產品】：
【適用范圍】：【酸、堿、腐蝕類、油、熱水、冷水、壓縮空氣、壓縮天然氣等】
【工作溫度】：-40度至80度（還可加工耐高溫橡膠接頭）
【產品材質】：球體為天然橡膠，法蘭為碳鋼，不銹鋼

咨詢廠家在線留言

產品特點
示意圖
技術參數
產品案例
訂貨須知
相關產品

產品特點

負壓來自于管道內部，由于種種原因造成內部空氣急劇減少，形成吸力的狀態，管道自然承受得了，這時候就看橡膠接頭能不能完全抵抗了，若不能夠抵抗負壓，橡膠接頭就會被吸扁。安裝負壓環一般選擇在組裝橡膠接頭工序之前，由于負壓環與內部一樣大，所以負壓環一般在組裝橡膠接頭之前進行安裝。負壓橡膠接頭是鑫利公司采用氣吹模具新工藝制造，系內膠層、增強層、中膠層、外膠層復合的球體和松套鍛打低碳鋼法蘭組成的產品，具有耐壓高、彈性好、位移量大、減震降噪效果好，安裝方便等特點?？蓮V泛用與給排水、暖通空調、消防、壓縮機、造紙、制藥、船舶、水泵、風機等管道系統。

安裝負壓環對于橡膠接頭來說是一項必不可少的工作，因為橡膠接頭的正壓能夠達到很高，但是負壓卻會相反而下，對于負壓環的安裝，使得橡膠接頭的實用性提高一層。安裝負壓環一般選擇于組裝橡膠接頭之前，由于負壓環與內部一樣大，所以對于組裝橡膠接頭之后在進行安裝負壓環是非常麻煩的。
1、體積小、重量輕、彈性好、安裝維修方便。
2、安裝時可產生橫向、軸向、角向位移，不受管道不同心，法蘭不平行的限制。
3、工作時可降低結構傳遞噪音，減震能力強。

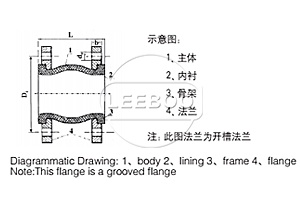

示意圖

技術參數

序號 No.	部位 Part	材料 Material
1	主體 Body	天然橡膠(NR)、氯丁橡膠(CR)、丁基橡膠(IIR)、丁腈橡膠(NBR)、氟橡膠(FKM)、三元乙丙橡膠(EPDM)
2	內、外襯 Inner & Outer Rubber	天然橡膠（NR）氯丁橡膠（CR）丁基橡膠（IIR）丁腈橡膠（NBR）氟橡膠（FKM）三元乙丙橡膠（EPDM）聚四氟乙烯（PTFE）
3	主體骨架 Body Carcass	尼龍簾布 Nylon cord fabric
4	增壓環 Reinforcing Ring	多股鍍銅鋼絲 Multi-strand coppering steel wire
5	法蘭 Flange	鑄造、鍛造碳鋼 Cast and forged carbon steel(Q235)、不銹鋼 Stainless steel(201、304、316、321)、塑料 Plastic(CPVC、PVDF、PPH、UPVC、RPP)

項目Item \|型號Medol	KXT-1	KXT-2	KXT-3	A、如介質油，酸堿物質 B、工作溫度有特殊要求 C、也可來函來圖定制 D、訂貨時需說明 A. If media is oil, acid or alkali. B. If special requirements for working temperature C. If OEM orders with drawings or samples D. Please Inform us about above when ordering
工作壓力MpaWoring pressure	1.0(10)	1.6(16)	2.5(25)
爆破壓力Mpa Burst Pressure	2.0(20)	3.0(30)	4.5(45)
真空度 Kpa Vacuum	53.3(400)	86.7(650)	100(750)
適用溫度℃Applicable Temperature	-20℃~+115℃（特殊可達-30℃~+250℃）-20℃~+115℃(-30℃~+250℃ under special conditions)
適用介質Applicable Medium	空氣、壓縮空氣、水、海水、熱水、油、酸、堿等Air, compressed air, water, sea water, oil, acid, alkali, etc.
注：主要零件材料同KXT型 Note: the materials of main parts are the same with those of KXT type

公稱通徑DN Nominal Diameter （mm）		長度 LengthLmm	軸向位移 Axial displacement mm		橫向位移 Haorizontal isplacement mm	偏轉角度 Angular deflection(a1+a2)°
mm	英寸inch	長度 LengthLmm	伸長Extension	壓縮Compression	橫向位移 Haorizontal isplacement mm	偏轉角度 Angular deflection(a1+a2)°
32	1.25	95	6	9	9	15
40	1.5	95	6	10	9	15
50	2	105	7	10	10	15
65	2.5	115	7	13	11	15
80	3	135	8	15	12	15
100	4	150	10	19	13	15
125	5	165	12	19	13	15
150	6	180	12	20	14	15
200	8	210	16	25	22	15
250	10	230	16	25	22	15
300	12	245	16	25	22	15
350	14	255	16	25	22	15
400	16	255	16	25	22	15
450	18	255	16	25	22	15
500	20	255	16	25	22	15
600	24	260	16	25	22	15
700	28	260	16	25	22	15
800	32	260	16	25	22	15
900	36	260	16	25	22	15
1000	40	260	18	26	24	15
1200	48	260	18	26	24	15
1400	56	350	20	28	26	15
1600	64	350	25	35	30	10
1800	72	350	25	35	30	10
2000	80	350	25	35	30	10
2200	88	400	25	35	30	10
2400	96	400	25	35	30	10
2600	104	400	25	35	30	10
2800	112	400	25	35	30	10
3000	120	400	25	35	30	10
注：1、特殊要求可按用戶圖紙制作，可選配（GB、JB、HG、CB、ANSI、DIN、BSEN、NF、EN、JIS、等）法蘭標準生產。橡膠球體可做天然橡膠、三元乙丙橡膠、氯丁橡膠、丁基橡膠、丁腈橡膠、氟橡膠等。 2、懸空給水使用DN200以上產品，管道必須有固定支撐或固定托架，否則產品應安裝防拉脫裝置。 3、用戶使用橡膠接頭，對應法蘭應是閥門法蘭。 Notes: 1. For OEM orders with special requirement, rubber joints can be made according to customers' drawings. Generally, other GB, JB, HG, CB, ANSI, DIN, BSEN, NF, EN, JIS, flanges are also available upon request. Material of rubber body can be NR natural rubber, EPDM, Neoprene, IIR butyl rubber, NBR Buna-N, FKM, etc. 2.When rubber joints size above DN200 are used for overhead water supply system, the pipes must be equipped with fixed supports or fixed brackets, otherwise control units shall be installed on rubber joints. 3.Matching flanges of rubber joints shall be valve flanges.

產品案例: 東莞市重大管道建設項目離不開鑫利負壓橡膠接頭的保障
11日下午，市委常委、常務副市長張科主持召開市優異掛鉤督導重大項目11月份情況通報會。記者從會上獲悉，11月份，我市（東莞市）重大建設項目完成投資約48.9億元，占年度投資計劃的百分之15.2，占第四季度投資計劃的百分之52.3。1-11月份，重大建設項目累計完成投資約350.4億元，占1-11月計劃的百分之120.7，占年度計劃的百分之109.0，同比上升百分之14.4。此外，今年列入省建設項目的市管項目30項，1-11月完成投資138.4億元，占年度計劃的百分之127.4。
鞏義鑫利生產的負壓橡膠接頭嚴格按照~標準，發泡工作的每一步都是準確到位，我們還有專門的檢測設備，針對每一臺出廠的橡膠接頭都做到檢測，質量到位的原則，全心全意為客戶提供良好的負壓橡膠接頭。

訂貨須知: 1、客戶對產品有特殊要求，須在訂貨合同中提供以下說明：
（1）結構長度
（2）連接形式
（3）公稱直徑、全通徑、縮徑、管道尺寸
（4）使用介質及溫度、壓力范圍
（5）實驗、檢驗標準及其他要求本廠可根據客戶特殊要求配置定做和設計特殊產品。
2、本廠可根據客戶特殊要求配置定做和設計特殊產品。
3、如由客戶提供確定的產品類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
