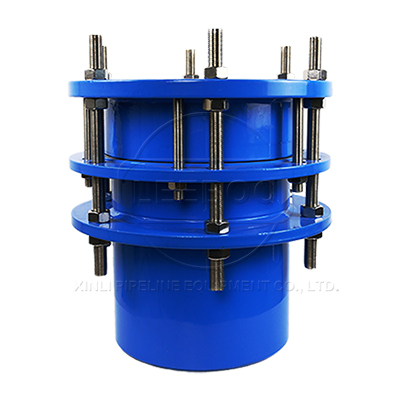

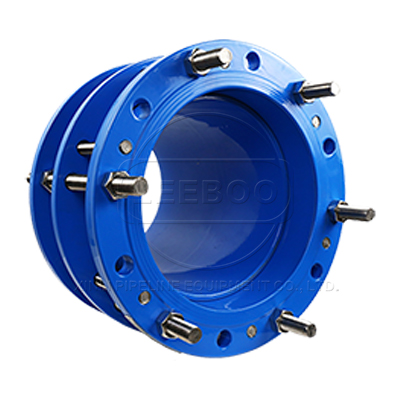

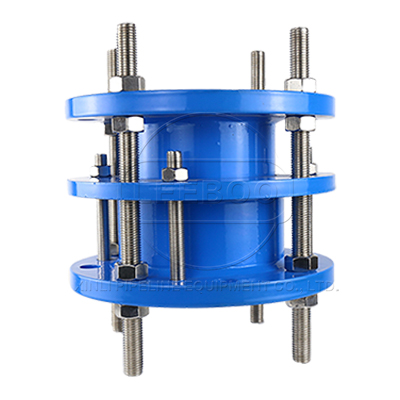

VSSJAFG(CF)單法蘭傳力接頭

CF(VSSJAFG)單法蘭傳力接頭是有松套伸縮接頭和短管法蘭、傳力螺桿等構件組成,它是泵、閥門等設備與管道連接的新產品,通過全螺栓把它們連接起來,使其成為一個整體,并有一定的調節量,這樣就可以在安裝維修時,根據現場安裝尺寸進行調整,在工作時,可以把軸向推力傳還至整個管道。這樣不僅提高工作效率,并且對泵、閥門和管道等起到一定保護作用。

  • 【產品別名】:單法蘭傳力接頭
  • 【產品規格】:【DN65mm-DN3200mm】
  • 【產品壓力】:0.6-1.0MPa
  • 【產品】:
  • 【適用范圍】:【酸、堿、腐蝕類、油、熱水、冷水、壓縮空氣、壓縮天然氣等】
咨詢廠家 在線留言
  • 單法蘭傳力接頭
  • VSSJAFG(CF)傳力接頭
  • VSSJAFG(CF)單法蘭傳力接頭
  • 單法蘭傳力接頭
  • VSSJAFG(CF)傳力接頭
  • VSSJAFG(CF)單法蘭傳力接頭

產品特點

1、安裝簡單方便、方便閥門安裝、可承受管線的軸向推力。 該產品采用金屬鑄造或焊接組成,松套部位選用梯形橡膠密封圈,在壓蓋和螺栓的作用下利用橡膠壓縮彈性變形原理。迫使密封圈變形于接頭本體伸縮管外壁之間進行靜密封。金屬和密封圈嚴格按使用性能及用戶要求選用。材質外部涂裝高強度防腐漆料,各部連接螺栓為高強度碳鋼或不銹鋼制作。

2、在管道中能有效的補償和緩解管道和盲板推力,又能便于水泵,閥門的安裝維修更換,實為管道安裝運行業中很為理想的配套產品。

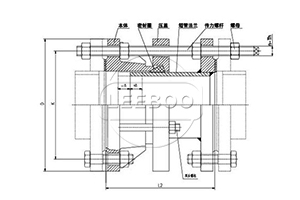

示意圖

單法蘭傳力接頭

技術參數

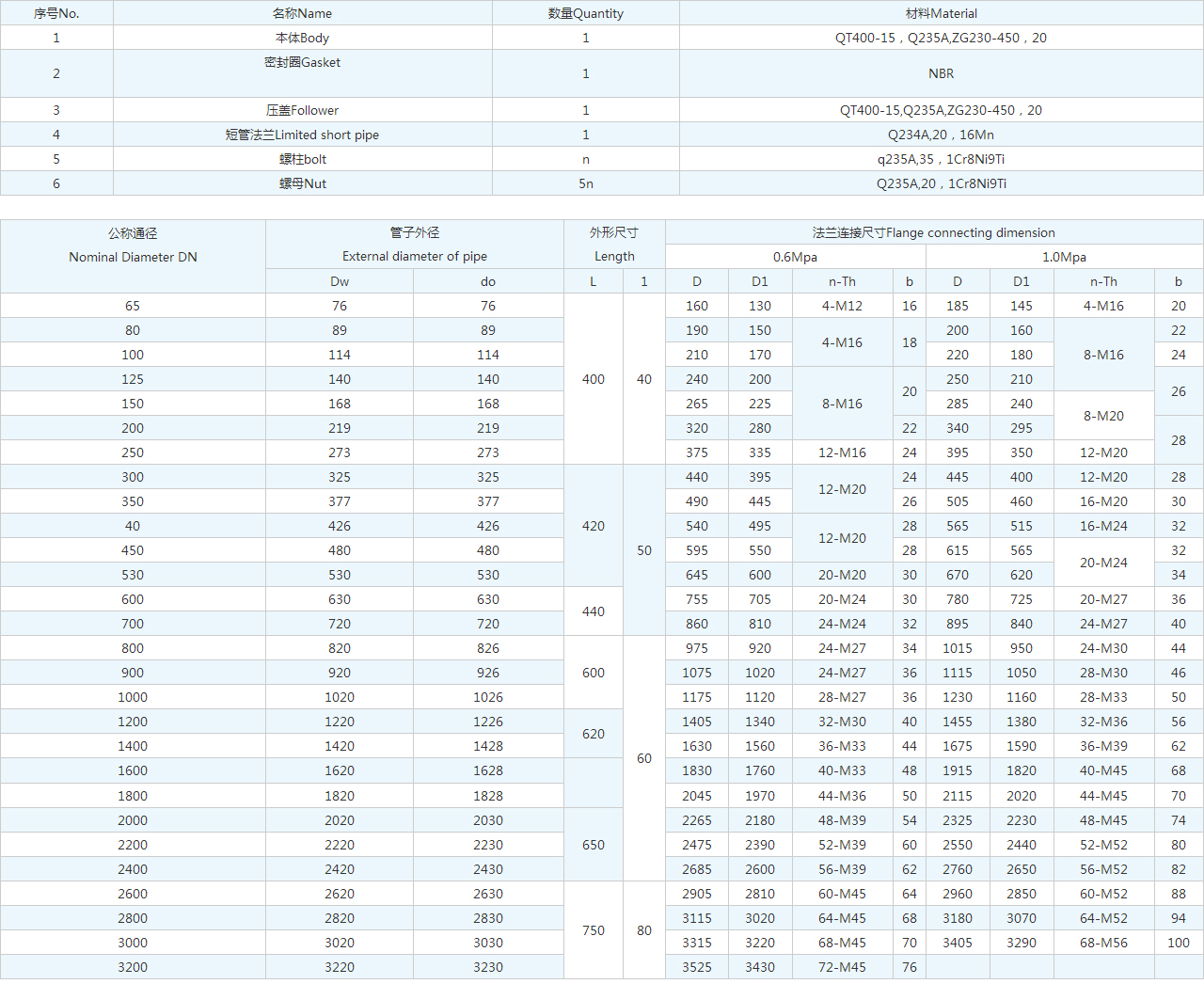

VSSJAFG(CF)單法蘭傳力接頭技術參數

序號No. 名稱Name 數量Quantity 材料Material
1 本體Body 1 QT400-15,Q235A,ZG230-450,20
2

密封圈Gasket



1 NBR
3 壓蓋Follower 1 QT400-15,Q235A,ZG230-450,20
4 短管法蘭Limited short pipe 1 Q234A,20,16Mn
5 螺柱bolt n q235A,35,1Cr8Ni9Ti
6 螺母Nut 5n Q235A,20,1Cr8Ni9Ti

公稱通徑

Nominal Diameter DN

管子外徑

External diameter of pipe

外形尺寸

Length

法蘭連接尺寸Flange connecting dimension
0.6Mpa 1.0Mpa
Dw do L1 Δ D D1 n-Th b D D1 n-Th b
65 76 76 400 20 160 130 4-M12 16 185 145 8-M16

20
80 89 89 190 150 4-M16 18 200 160 22
100 114 114 210 170 220 180 24
125 140 140 240 200 8-M16 20 250 210 26
150 168 168 265 225 285 240 8-M20
200 219 219 320 280 22 340 295 28
250 273 273 25

375 335 12-M16 24 395 350 12-M20
300 325 325 420 440 395 12-M20 24 445 400 12-M20 28
350 377 377 490 445 26 505 460 16-M20 30
400 426 426 540 495 12-M20 28 565 515 16-M24 32
450 480 480 595 550 28 615 565 20-M24 32
500 530 530 645 600 20-M20 30 670 620 34
600 630 630 440 755 705 20-M24 30 780 725 20-M27 36
700 720 720 860 810 24-M24 32 895 840 24-M27 40
800 820 826 600 30

975 920 24-M27 34 1015 950 24-M30 44
900 920 926 1075 1020 24-M27 36 1115 1050 28-M30 46
1000 1020 1026 1175 1120 28-M27 36 1230 1160 28-M33 50
1200 1220 1226 620 1405 1340 32-M30 40 1455 1380 32-M36 56
1400 1420 1428 1630 1560 36-M33 44 1675 1590 36-M39 62
1600 1620 1628 630 1830 1760 40-M33 48 1915 1820 40-M45 68
1800 1820 1828 2045 1970 44-M36 50 2115 2020 44-M45 70
2000 2020 2030 650 2265 2180 48-M39 54 2325 2230 48-M45 74
2200 2220 2230 2475 2390 52-M39 60 2550 2440 52-M52 80
2400 2420 2430 2685 2600 56-M39 62 2760 2650 56-M52 82
2600 2620 2630 750 40 2905 2810 60-M45 64 2960 2850 60-M52 88
2800 2820 2830 3115 3020 64-M45 68 3180 3070 64-M52 94
3000 3020 3030 3315 3220 68-M45 70 3405 3290 68-M56 100
3200 3220 3230 3525 3430 72-M45 76
3400 3420 3430 3735 3640 76-M45
3600 3620 3630 3970 3860 80-M52

產品案例

鄭州區8個重點項目集中開工

   據了解,新開工的8個項目分別為總投資50億元的鄭州區文化廣場項目、總投資6.8億元的鄭州旭鑫西湖購物廣場建設項目、加上鄭州永和制藥有限公司生產基地項目、鄭州區供水有限公司智能水務項目、鄭州熱力有限責任公司智慧熱力項目、110千伏雪蓮輸變電工程項目、110千伏萬科輸變電工程項目共投資88.6億元。此次開工的8個項目,主要涉及物聯網、信息產業、文化產業和智慧城市等多個方面。
近年來,鄭州區圍繞建設千億科技城和打造鄭州商都創新驅動戰略主引擎的目標,突出科技創新和制度創新,全力推進三大主體工作,不斷提升區域科技創新能力,持續優化創新創業環境,力求將區打造為~重要的區域創新和創新驅動型經濟發展高地,為鄭州商都建設提供創新支撐和保障。2016年,面對嚴峻的經濟形勢,區將以建設~自主創新示范區為統攬,以制度創新和科技創新為驅動力,克難攻堅,著力在制度創新、雙創資源集聚和上市金融服務等三個方面進一步強化發展優勢,努力在主導產業規模、基礎設施保障能力、安置房和片區建設速度、城市精細化管理水平和居民生活幸福感等五個方面實現大提升,開創北斗云谷千億科技城建設新局面。
鞏義鑫利作為此次區的管道傳力接頭供應商,將本著用戶為本的原則,始終如一的向用戶提供專業的管道服務,產品質量值得您的信賴。鞏義鑫利長期與國內的一大批鋼鐵閥門行業進行合作,產品質量符合~標準。

訂貨須知

1、客戶對產品有特殊要求,須在訂貨合同中提供以下說明:
(1)結構長度
(2)連接形式
(3)公稱直徑、全通徑、縮徑、管道尺寸
(4)使用介質及溫度、壓力范圍
(5)實驗、檢驗標準及其他要求本廠可根據客戶特殊要求配置定做和設計特殊產品。
2、本廠可根據客戶特殊要求配置定做和設計特殊產品。
3、如由客戶提供確定的產品類型和型號時,客戶應正確說明其型號的含義和要求,在供需雙方理解一致的條件下簽訂合同。
