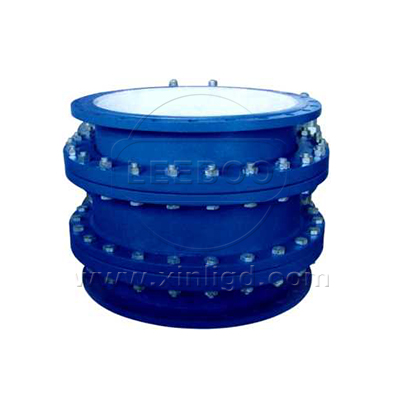

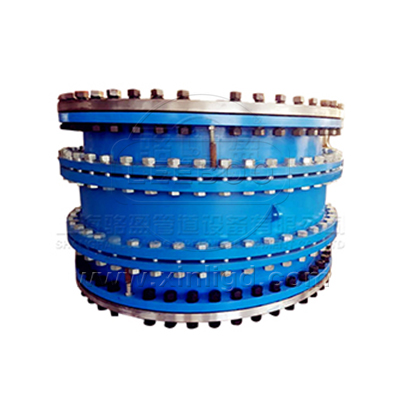

D型大撓度松套補償接頭

D型大撓度松套補償接頭是在吸收國外的好技術并結合我國實情基礎上研究開發的一種新型管道連接器。其主要結構有短管法蘭、壓蓋、滑動管和密封裝置等組成。它采用特的抗軸力設計，結構簡單、密封性能可靠、抗拉脫力強。具有較大的可撓量和伸縮量，用于吸收軸向位移和撓度為6°～7°的角位移的管道松套連接的裝置。適用于工況惡劣、地形復雜場合的管線。

【產品別名】：大撓度松套補償接頭
【產品規格】：【DN100mm-DN3200mm】
【產品壓力】：0.6-1.6MPa
【產品】：
【適用范圍】：【酸、堿、腐蝕類、油、熱水、冷水、壓縮空氣、壓縮天然氣等】
【產品材質】：碳鋼，不銹鋼

咨詢廠家在線留言

產品特點
示意圖
技術參數
產品案例
訂貨須知
相關產品

產品特點: 它采用獨特的抗軸力設計，結構簡單、密封性能可靠、抗拉脫力強。具有較大的可撓量和伸縮量，用于吸收軸向位移和撓度為6°～7°的角位移的管道松套連接的裝置。適用于工況惡劣、地形復雜場合的管線。D型大撓度松套補償接頭在一定范圍內可軸向伸縮,也能在一定的角度內克服管道對接不同軸向而產生的偏移,能很大的方便閥門管道的安裝與拆卸。具有以下作用：補償吸收管道軸向、橫向、角向熱變形；吸收設備振動，減少設備振動對管道的影響；吸收地震、地陷對管道的變形量。給長距離管路因溫差伸縮起到了很好的調節作用。

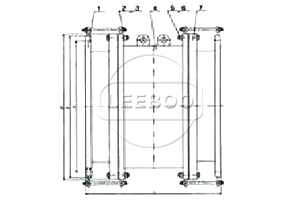

示意圖

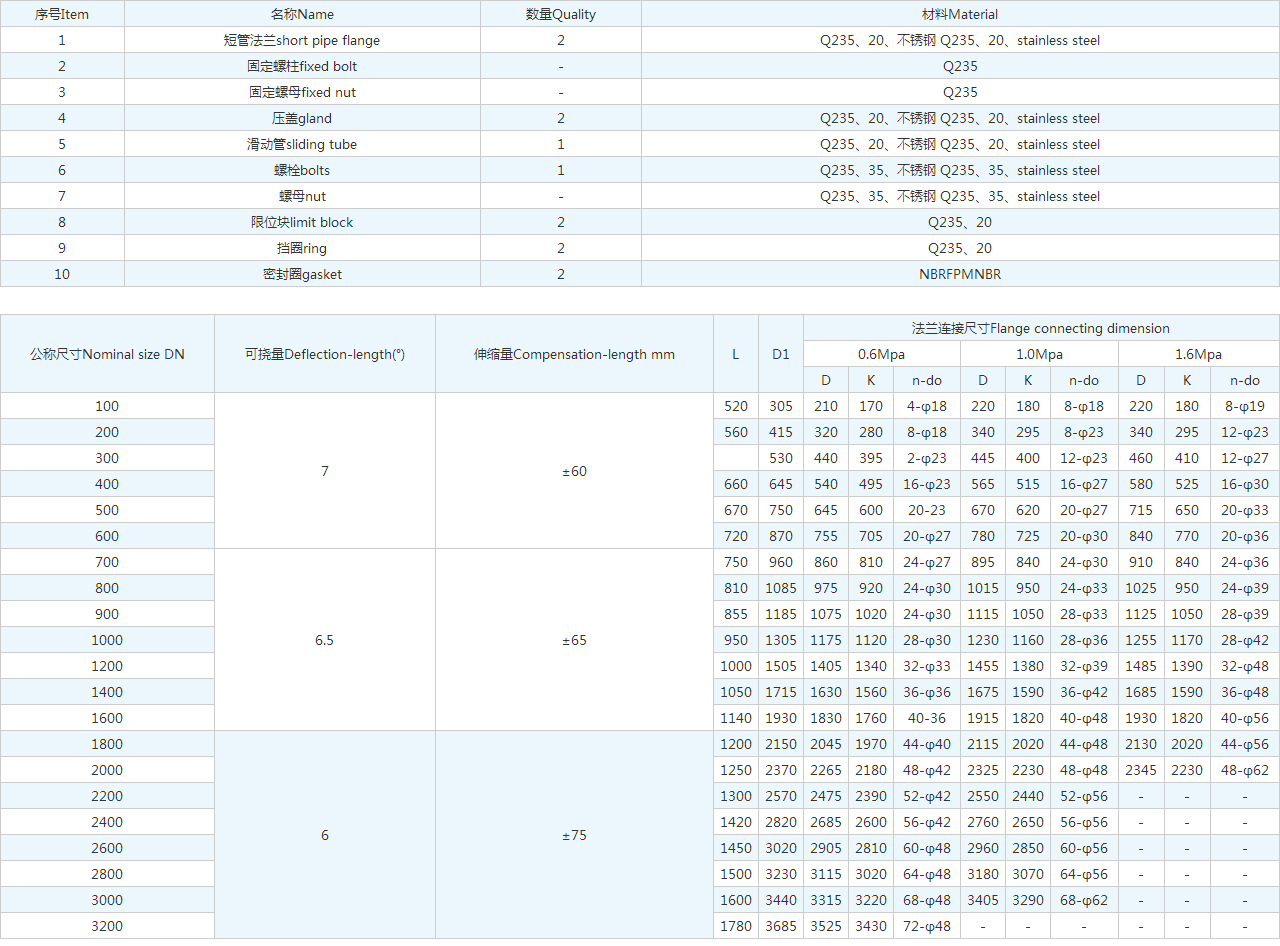

技術參數

序號Item	名稱Name	數量Quality	材料Material
1	短管法蘭short pipe flange	2	Q235、20、不銹鋼 Q235、20、stainless steel
2	固定螺柱fixed bolt	-	Q235
3	固定螺母fixed nut	-	Q235
4	壓蓋gland	2	Q235、20、不銹鋼 Q235、20、stainless steel
5	滑動管sliding tube	1	Q235、20、不銹鋼 Q235、20、stainless steel
6	螺栓bolts	1	Q235、35、不銹鋼 Q235、35、stainless steel
7	螺母nut	-	Q235、35、不銹鋼 Q235、35、stainless steel
8	限位塊limit block	2	Q235、20
9	擋圈ring	2	Q235、20
10	密封圈gasket	2	NBRFPMNBR

公稱尺寸Nominal size DN	管子外徑 Dw	可撓量Deflection-length(°)	伸縮量Compensation-length mm	L	D1	法蘭連接尺寸Flange connecting dimension
						0.6Mpa			1.0Mpa			1.6Mpa
						D	K	n-do	D	K	n-do	D	K	n-do
100	114	7	±60	520	305	210	170	4-φ18	220	180	8-φ18	220	180	8-φ18
125	140				330	240	200	8-φ18	250	210	8-φ18	250	210	8-φ18
150	168				360	265	225		285	240	8-φ22	285	240	8-φ22
200	219			560	415	320	280		340	295	8-φ22	340	295	12-φ22
250	273			560	465	375	335		395	340	12-φ22	405	355	12-φ26
300	325			605	530	440	395	12-φ22	445	400	12-φ22	460	410	12-φ26
350	377			605	580	490	445	12-φ22	505	460	16-φ22	520	470	16-φ26
400	426			660	645	540	495	16-φ22	565	515	16-φ26	580	525	16-φ30
450	480			660	700	585	550	16-φ22	615	565	20-φ26	640	585	20-φ30
500	530			670	750	645	600	20-φ22	670	620	20-φ26	715	650	20-φ33
600	630			720	870	755	705	20-φ26	780	725	20-φ30	840	770	20-φ36
700	720	6.5	±65	750	960	860	810	24-φ26	895	840	24-φ30	910	840	24-φ36
800	820			810	1085	975	920	24-φ30	1015	950	24-φ33	1025	950	24-φ39
900	920			855	1185	1075	1020	24-φ30	1115	1050	28-φ33	1125	1050	28-φ39
1000	1020			950	1305	1175	1120	28-φ30	1230	1160	28-φ36	1255	1170	28-φ42
1200	1220			1000	1505	1405	1340	32-φ33	1455	1380	32-φ39	1485	1390	32- φ48
1400	1420			1050	1715	1630	1560	36-φ36	1675	1590	36-φ42	1685	1590	36-φ48
1600	1620			1140	1930	1830	1760	40-φ36	1915	1820	40-φ48	1930	1820	40-φ56
1800	1820	6	±75	1200	2150	2045	1970	44-φ39	2115	2020	44-φ48	2130	2020	44-φ56
2000	2020			1250	2370	2265	2180	48-φ42	2325	2230	48-φ48	2345	2230	48-φ62
2200	2220			1300	2570	2475	2390	52-φ42	2550	2440	52-φ56	-	-	-
2400	2420			1420	2820	2685	2600	56-φ42	2760	2650	56-φ56	-	-	-
2600	2620			1450	3020	2905	2810	60-φ48	2960	2850	60-φ56	-	-	-
2800	2820			1500	3230	3115	3020	64-φ48	3180	3070	64-φ56	-	-	-
3000	3020			1600	3440	3315	3220	68-φ48	3405	3290	68-φ62	-	-	-
3200	3220			1780	3685	3525	3430	72-φ48	-	-	-	-	-	-
3400	3420			1820	3880	3735	3640	76-φ48
3600	3620			1850	4080	3970	3860	80-φ56

產品案例: 西電東送滇西北直流工程采用鑫利大撓度松套補償接頭

記者從南方電網獲悉：西電東送主網架海拔很高、線路很長大通道滇西北送電廣東800千伏特高壓直流工程近日正式開工建設。工程西起云南省大理州劍川縣，東至廣東省深圳市寶安區，線路全長1959公里，總投資約222億元，是南方電網目前很長的輸電工程，也是西電東送首條落點深圳的特高壓直流線路。
鞏義鑫利D型大撓度松套補償接頭在一定范圍內可軸向伸縮,也能在一定的角度內克服管道對接不同軸向而產生的偏移,能很大的方便閥門管道的安裝與拆卸。具有以下作用：補償吸收管道軸向、橫向、角向熱變形；吸收設備振動，減少設備振動對管道的影響；吸收地震、地陷對管道的變形量。給長距離管路因溫差伸縮起到了很好的調節作用。
云南新松站是目前世界上海拔很高（2350米）的800千伏特高壓換流站。工程計劃于2017年具備送電能力，建成后每年可向廣東輸送電量約200億千瓦時，相當于深圳全年用電量的1/4。

訂貨須知: 1、客戶對產品有特殊要求，須在訂貨合同中提供以下說明：
（1）結構長度
（2）連接形式
（3）公稱直徑、全通徑、縮徑、管道尺寸
（4）使用介質及溫度、壓力范圍
（5）實驗、檢驗標準及其他要求本廠可根據客戶特殊要求配置定做和設計特殊產品。
2、本廠可根據客戶特殊要求配置定做和設計特殊產品。
3、如由客戶提供確定的產品類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
