QJB型焊接球形接頭

QJB型焊接式球形接頭是由殼體，球體，法蘭，密封圈組成。接頭兩端采用焊接方式進行連接。本體的內部結構和法蘭式球形接頭的結構是一樣的，同樣都是在工作過程中，球體嵌套在殼體內部，二者之間由橡膠密封圈密封連接。
  • 【產品別名】：焊接球形接頭   球形補償接頭
  • 【產品規格】：【DN50mm-DN1200mm】
  • 【產品顏色】：藍色，可根據客戶要求調色.
  • 【產品】：
  • 【適用范圍】：【酸、堿、腐蝕類、油、熱水、冷水、壓縮空氣、壓縮天然氣等】
  • 【產品材質】：碳鋼，不銹鋼，球墨鑄鐵
咨詢廠家 在線留言

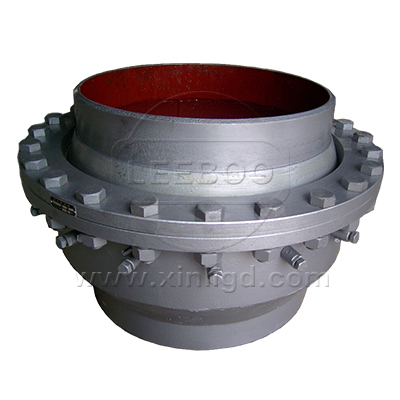

  • QJB型焊接球形接頭
  • QJB型焊接球形接頭

產品特點

QJB型焊接式球形接頭球體在使用過程中可以在一定范圍內進行自由轉動，能夠?qū)崿F(xiàn)管道的角向位移的補償。適用于出現角向位移的管道，方便施工。產品適用于輸送海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣、溫度不高于250度的蒸汽和顆粒粉狀等介質。

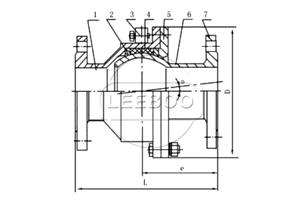

示意圖

QJB型焊接球形接頭

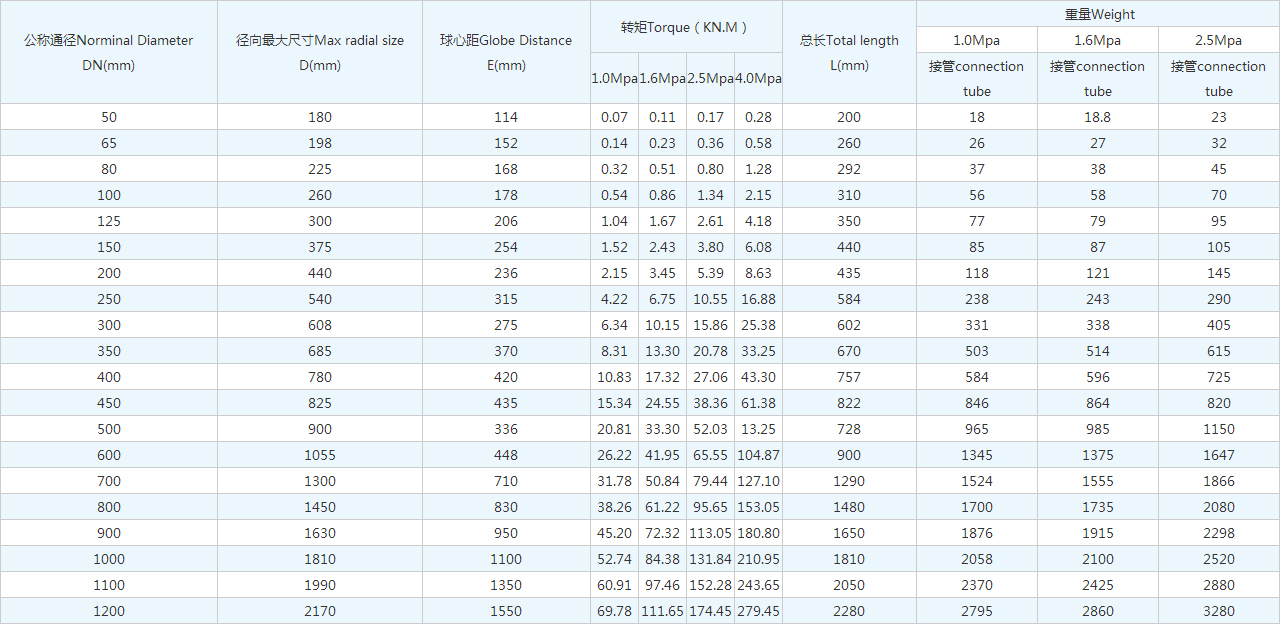

技術參數

QJB型焊接球形接頭

公稱通徑Norminal Diameter DN(mm) 徑向很大尺寸Max radial size D(mm) 球心距Globe Distance E(mm) 轉矩Torque（KN.M） 總長Total length L(mm)  重量Weight
1.0Mpa 1.6Mpa 2.5Mpa
1.0Mpa 1.6Mpa 2.5Mpa 4.0Mpa 接管connection tube 接管connection tube 接管connection tube
50 180 114 0.07 0.11 0.17 0.28 200 18 18.8 23
65 198 152 0.14 0.23 0.36 0.58 260 26 27 32
80 225 168 0.32 0.51 0.80 1.28 292 37 38 45
100 260 178 0.54 0.86 1.34 2.15 310 56 58 70
125 300 206 1.04 1.67 2.61 4.18 350 77 79 95
150 375 254 1.52 2.43 3.80 6.08 440 85 87 105
200 440 236 2.15 3.45 5.39 8.63 435 118 121 145
250 540 315 4.22 6.75 10.55 16.88 584 238 243 290
300 608 275 6.34 10.15 15.86 25.38 602 331 338 405
350 685 370 8.31 13.30 20.78 33.25 670 503 514 615
400 780 420 10.83 17.32 27.06 43.30 757 584 596 725
450 825 435 15.34 24.55 38.36 61.38 822 846 864 820
500 900 336 20.81 33.30 52.03 13.25 728 965 985 1150
600 1055 448 26.22 41.95 65.55 104.87 900 1345 1375 1647
700 1300 710 31.78 50.84 79.44 127.10 1290 1524 1555 1866
800 1450 830 38.26 61.22 95.65 153.05 1480 1700 1735 2080
900 1630 950 45.20 72.32 113.05 180.80 1650 1876 1915 2298
1000 1810 1100 52.74 84.38 131.84 210.95 1810 2058 2100 2520
1100 1990 1350 60.91 97.46 152.28 243.65 2050 2370 2425 2880
1200 2170 1550 69.78 111.65 174.45 279.45 2280 2795 2860 3280

產品案例

鞏義鑫利與南通崇海水廠進行合作

讓江海兒女共飲長江水的目標實現后，南通市區供水量突飛猛長，新建的崇海水廠一期從建成之日起就是滿負荷運轉，為確保區域供水量足質優，崇海水廠二期已進場施工。
眼前在建的是庫容5萬方的清水池，用于臨時儲存制好的水，再轉供至各縣區。池底的面積相當于36個籃球場大小，總計要用1.6萬立方混凝土和2000多噸鋼材。為了抓緊工期，目前工地上挖掘機取土和池底混凝土澆筑都是同步施工。
鞏義鑫利生產的QJB型焊接式球形接頭球體在使用過程中可以在一定范圍內進行自由轉動，能夠?qū)崿F(xiàn)管道的角向位移的補償。適用于出現角向位移的管道，方便施工。該管線使用了鑫利補償器之后能夠大大提高管線的運行的穩定性和持久性，大幅度降低管道運行過程中發生事故的幾率。
清水池竣工后，沙濾池、沉淀池等深度處理項目都將陸續開工。整個二期工程概算投資4.3億元，供水規模40萬噸，預計今年年底竣工驗收。

訂貨須知

1、客戶對產品有特殊要求，須在訂貨合同中提供以下說明：
（1）結構長度
（2）連接形式
（3）公稱直徑、全通徑、縮徑、管道尺寸
（4）使用介質及溫度、壓力范圍
（5）實驗、檢驗標準及其他要求本廠可根據客戶特殊要求配置定做和設計特殊產品。
2、本廠可根據客戶特殊要求配置定做和設計特殊產品。
3、如由客戶提供確定的產品類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
