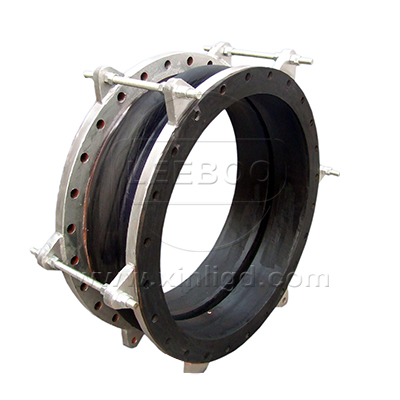

KXT-F 單球體限位橡膠軟接頭

KXT-F單球體限位橡膠軟接頭具有良好的綜合性能，它廣泛用于化工、建筑、給水、排水、石油、輕重工業、冷凍、衛生、水暖、消防、電力等基礎工程。 KXT-F型橡膠接頭專用冷水、熱水、壓縮空氣、天然氣等，它以特的設計、新穎的結構和良好的密封性能解決了因熱脹冷縮造成管道爆裂和損壞管道連接設備，有效的提高了管道的使用周期和對設備的保護。

【產品別名】：可曲撓橡膠接頭、橡膠軟連接
【產品壓力】：0.6MPa-2.5MPa
【產品規格】：【DN32mm-DN4000mm】
【產品】：
【適用范圍】：【酸、堿、腐蝕類、油、熱水、冷水、壓縮空氣、壓縮天然氣等】
【工作溫度】：-40度至80度（還可加工耐高溫橡膠接頭）
【產品材質】：球體為天然橡膠，法蘭為碳鋼，不銹鋼

咨詢廠家在線留言

產品特點
示意圖
技術參數
產品案例
訂貨須知
相關產品

產品特點

1、體積小、重量輕、彈性好、安裝維修方便。

2、安裝時可產生橫向、軸向、角向位移，不受管道不同心，法蘭不平行的限制。

3、工作時可降低結構傳遞噪音，吸振能力強。

由于橡膠接頭具有良好的綜合性能，所以它廣泛用于化工、建筑、給水、排水、石油、輕重工業、冷凍、衛生、水暖、消防、電力等基礎工程，特別適用于震動較大、冷熱變化頻繁的管道。

該產品是鑫利公司采用氣吹模具新工藝制造，系內膠層、增強層、中膠層、外膠層復合的球體和松套鍛打低碳鋼法蘭組成的產品，具有耐壓高、彈性好、位移量大、吸振降噪效果好，安裝方便等特點。可廣泛用與給排水、暖通空調、消防、壓縮機、造紙、制藥、船舶、水泵、風機等管道系統。

橡膠接頭是由織物增強的橡膠件與松套金屬法蘭組成，用于管道隔振降噪、補償位移的接頭。它是一種高彈性、高氣密性、耐介質性和耐氣候性的管道接頭。鑫利嚴格按照標準及原料質量要求，杜絕偷工減料現像，~標準即產品原料不但需要新料，還需要~級新料。

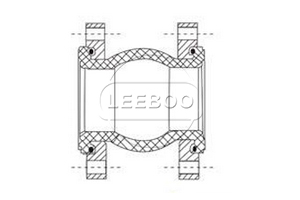

示意圖

技術參數

序號 No.	部位 Part	材料 Material
1	主體 Body	天然橡膠(NR)、氯丁橡膠(CR)、丁基橡膠(IIR)、丁腈橡膠(NBR)、氟橡膠(FKM)、三元乙丙橡膠(EPDM)
2	內、外襯 Inner & Outer Rubber	天然橡膠（NR）氯丁橡膠（CR）丁基橡膠（IIR）丁腈橡膠（NBR）氟橡膠（FKM）三元乙丙橡膠（EPDM）聚四氟乙烯（PTFE）
3	主體骨架 Body Carcass	尼龍簾布 Nylon cord fabric
4	增壓環 Reinforcing Ring	多股鍍銅鋼絲 Multi-strand coppering steel wire
5	法蘭 Flange	鑄造、鍛造碳鋼 Cast and forged carbon steel(Q235)、不銹鋼 Stainless steel(201、304、316、321)、塑料 Plastic(CPVC、PVDF、PPH、UPVC、RPP)

項目Item \|型號Medol	KXT-10	KXT-16	KXT-25	A、如介質油，酸堿物質 B、工作溫度有特殊要求 C、也可來函來圖定制 D、訂貨時需說明 A. If media is oil, acid or alkali. B. If special requirements for working temperature C. If OEM orders with drawings or samples D. Please Inform us about above when ordering
工作壓力MpaWoring pressure	1.0(10)	1.6(16)	2.5(25)
爆破壓力Mpa Burst Pressure	2.0(20)	3.0(30))	4.5(45)
真空度 Kpa Vacuum	53.3(400)	86.7(650)	100(750)
適用溫度℃Applicable Temperature	-20℃~+115℃（特殊可達-30℃~+250℃）-20℃~+115℃(-30℃~+250℃ under special conditions)
適用介質Applicable Medium	空氣、壓縮空氣、水、海水、熱水、油、酸、堿等Air, compressed air, water, sea water, oil, acid, alkali, etc.
注：主要零件材料同KXT型 Note: the materials of main parts are the same with those of KXT type

公稱通徑DN Nominal Diameter （mm）		長度 LengthLmm	特殊長度 LengthLmm	軸向位移 Axial displacement mm		橫向位移 Haorizontal isplacement mm	偏轉角度 Angular deflection(a1+a2)°
mm	英寸inch	長度 LengthLmm	特殊長度 LengthLmm	伸長Extension	壓縮Compression	橫向位移 Haorizontal isplacement mm	偏轉角度 Angular deflection(a1+a2)°
32	1.25	95	130/150	6	9	9	15
40	1.5	95	130/150	6	10	9	15
50	2	105	130/150/200	7	10	10	15
65	2.5	115	130/150/200	7	13	11	15
80	3	135	130/150/200	8	15	12	15
100	4	150	130/200	10	19	13	15
125	5	165	130/150/200	12	19	13	15
150	6	180	130/150/200	12	20	14	15
175	7	200	/	12	20	14	15
200	8	200	130/150/210	16	25	22	15
225	9	200	/	16	25	22	15
250	10	230	130/150/200	16	25	22	15
300	12	245	130/150/200	16	25	22	15
350	14	255	130/150/200	16	25	22	15
400	16	255	200	16	25	22	15
450	18	255	200	16	25	22	15
500	20	255	200	16	25	22	15
550	22	255	/	16	25	22	15
600	24	260	200	16	25	22	15
700	28	260	/	16	25	22	15
800	32	260	/	16	25	22	15
900	36	260	/	16	25	22	15
1000	40	260	/	18	26	24	15
1200	48	260	/	18	26	24	15
1400	56	350	/	20	28	26	15
1600	64	350	/	25	35	30	10
1800	72	350	/	25	35	30	10
2000	80	350	/	25	35	30	10
2200	88	400	/	25	35	30	10
2400	96	400	/	25	35	30	10
2600	104	400	/	25	35	30	10
2800	112	400	/	25	35	30	10
3000	120	400	/	25	35	30	10
注：1、特殊要求可按用戶圖紙制作，可選配（GB、JB、HG、CB、ANSI、DIN、BSEN、NF、EN、JIS、等）法蘭標準生產。橡膠球體可做天然橡膠、三元乙丙橡膠、氯丁橡膠、丁基橡膠、丁晴橡膠、氟橡膠等。 2、懸空給水使用DN200以上產品，管道需要有固定支撐或固定托架，否則產品應安裝防拉脫裝置。 3、用戶使用橡膠接頭，對應法蘭應是閥門法蘭。 Notes: 1. For OEM orders with special requirement, rubber joints can be made according to customers' drawings. Generally, other GB, JB, HG, CB, ANSI, DIN, BSEN, NF, EN, JIS, flanges are also available upon request. Material of rubber body can be NR natural rubber, EPDM, Neoprene, IIR butyl rubber, NBR Buna-N, FKM, etc. 2.When rubber joints size above DN200 are used for overhead water supply system, the pipes must be equipped with fixed supports or fixed brackets, otherwise control units shall be installed on rubber joints. 3.Matching flanges of rubber joints shall be valve flanges .

產品案例: 單球體限位橡膠接頭在安陽第八水廠的應用

鞏義鑫利生產的單球體限位橡膠接頭在安陽第八水廠的安裝，為項目的建設的穩定性提供了強有力的保障。12月12日上午，河南省安陽市第八水廠開工奠基儀式在項目現場成功舉行。我市民生工程，它的開工奠基是我市推進城市公共基礎設施建設、實施興水惠民戰略的一項重大舉措。建設好第八水廠，合理使用南水北調水源，既是工作任務，也是政治責任，功在當代，利在千秋。各級各相關部門要采取切實有效的措施，強力推進第八水廠建設，努力使全市人民早日喝上甘甜可口的丹江水。

唐獻泰要求，市直各相關職能部門要形成高度共識，以強烈的責任感，竭盡全力為工程建設提供便捷的服務。要想項目之所想，幫項目之所需，解項目之所難，精簡程序，為項目建設提供堅強保障，盡心盡力支持項目建設，努力營造良好的建設環境，力爭項目在2016年年內竣工投產。

據了解，作為我市南水北調配套工程的第八水廠位于南水北調總干渠38號口門東側、京廣鐵路西側，總設計規模20萬立方米/日，一期工程設計規模10萬立方米/日，占地80畝，總投資3.2億元。市第八水廠是保障和改善我市民生的重要基礎性設施，它的建設對進一步提升城市公共供水能力、擴大供水范圍、保障城市供水安全、推動全市經濟社會可持續發展具有十分重要的意義。鞏義鑫利作為此次工程項目管道配件項目單球體限位橡膠接頭的主要供應商能夠參與這次惠及六百萬人的重要項目工程的建設也感到驕傲與榮幸。

訂貨須知: 1、客戶對產品有特殊要求，須在訂貨合同中提供以下說明：
（1）結構長度
（2）連接形式
（3）公稱直徑、全通徑、縮徑、管道尺寸
（4）使用介質及溫度、壓力范圍
（5）實驗、檢驗標準及其他要求本廠可根據客戶特殊要求配置定做和設計特殊產品。
2、本廠可根據客戶特殊要求配置定做和設計特殊產品。
3、如由客戶提供確定的產品類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
