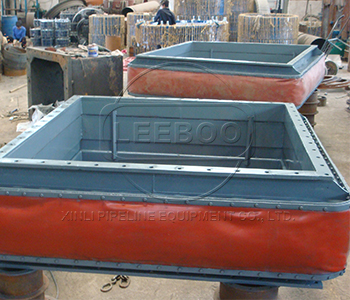

矩形膨脹節的總體結構：單式軸向型矩形膨脹節因為矩形截面較大，總體剛度、強度較小，須設置加強件，此外還設導向結構，尺寸更大時，這種導向結 構數量會更多，以保證膨脹節工作時活動自如，正確吸收熱位移；沿法蘭框架還設置若干支撐件，用以支撐整個膨脹節的重量，形成一個活動框架 ，既提高整個膨脹節的結構的剛性、穩定性和可靠性，又可減少波紋管的橫向彎曲應力和撓度。為在運輸過程中的安全性，還須設置若干個裝運支 架，當膨脹節在現場安裝在管道之后再予拆除，保證膨脹節工作時具有補償位移的能力。矩形膨脹節的波紋形狀常用的為“V”形和“U”形波。
