（一）用途：

　?。ǘ┦褂谜f(shuō)明：

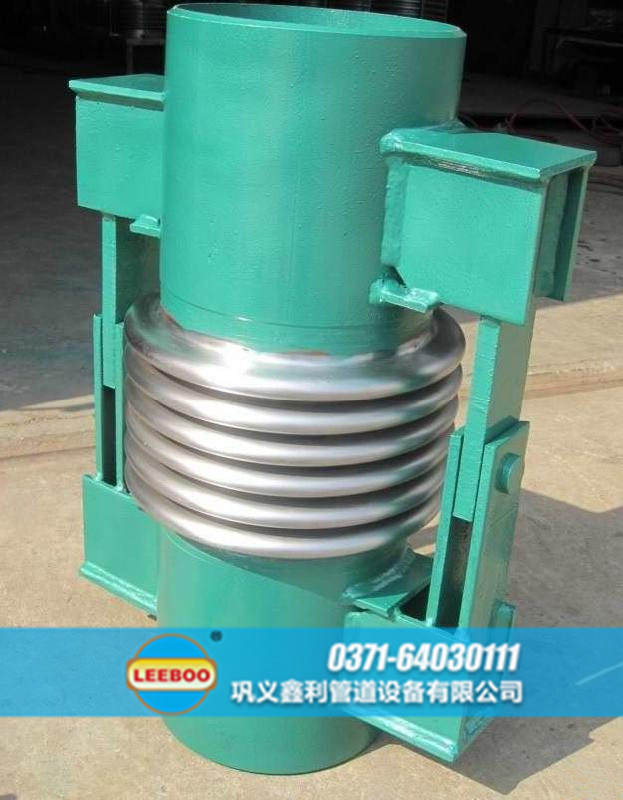

　　直埋式波紋補償器主要適用于軸向補償，同時具有抗彎能力，所以不考慮管道下沉的影響。直埋式波紋補償器外殼及導向套筒保護下實現自由伸縮補償，其它性能跟普通波紋補償器相同。

　?。ㄈ┻x用與安裝：

　　1、管道比較大安裝長度計算

　　有補償直埋的管道應在二處高固定點，一是在直管段的端部，二是在管道的分支處。長的無分支的直線管道兩補償器之間可以不設固定點，靠管道自然形成的“駐點”即可發揮固定點的作用。駐點是兩補償器之間管道的那個不動點，在管徑相同，埋深一致時，駐點與兩補償器間的距離相等。褡補償器（包括轉角處自然補償器）至固定點之間的距離不得超過管道的比較大安裝長度Lmax，管道比較大安裝長度的定義是固定點至自由端（補償器）的長度，在此長度下產生的摩擦力不得超過管道許用應力下相應的彈性力。

　　2、補償器的選用計算

　　直埋管道由于土壤摩擦力的影響,實際熱伸長量要比架空和地溝敷設的管道熱熱伸長量要小。

　　3、安裝

　　直埋式膨脹節（不包括一次性直埋式）安裝時應有兩個后年度護圈，且護圈的壁厚不應小于管道的壁厚，設置護圈1的目的是為管道受熱膨脹時，A尺寸范圍內有土、砂等進入，圖中的各尺寸為：

　　直埋式波紋補償器出廠時，所有外露表面已刷防銹漆兩遍，直埋式波紋補償器及其直埋管道的其它要求為：

　?。?）保溫管埋于地下時，四周需用粒度小于20毫米的砂子填充，然后再覆蓋原土，填充砂子的厚度不小于200毫米。

　?。?）保溫管頂?shù)穆裆钜话悴怀^(guò)1.2米，但也盡量不要小于0.7米，，保溫管可直接埋在各種管道下面。

　?。?）如圖，除A處外，其余均保溫，因管道膨脹時A處不保溫并不會造成顯著的熱損失。也是由于護圈的作用，直埋補償器可以直埋處于車行道下面。

　?。?）直埋式補償器安裝不必冷緊，也不必按全線鋼管接好后再割下和膨脹節等長管道之后再焊接的方法。使用直埋型膨脹節，不必設導向支架。

　　（5）安裝時要注意保證導流套筒的方向與流動方向的一致。

　　（6）補償器內介質應進行除游離氧和除氯離子處理，氯離子含量不得超過25PPm。

　?。?）補償器允許不超過1.5倍公稱壓力的系統水壓試驗。

　　（8）補償器安裝完畢進行系統水壓試驗前，要將管道兩端固定，防止內壓推力拉伸補償器。
