BY(SSJB-2)壓蓋式松套限位伸縮接頭

壓蓋限位伸縮接頭是由松套伸縮接頭和兩個限位短管組合而成。
壓蓋限位伸縮接頭能防止管道因超量位移導致補償接頭的泄漏和損壞,壓蓋限位伸縮接頭主要用于在允許位移范圍內吸收軸向位移和緩解軸向壓力推力的管道松套連接。
壓蓋限位伸縮接頭的特點:壓蓋限位伸縮接頭伸縮量大,(10mm-25mm)安裝簡單方便,使用壽命長(使用壽命長達20年-30年)維修方便。
壓蓋限位伸縮接頭的連接方式:
壓蓋限位伸縮接頭管道兩邊以焊接的方式連接。
壓蓋式限位伸縮接頭的安裝方法:
壓蓋限位伸縮接頭兩邊均與管道焊接,壓蓋限位伸縮接頭在安裝時松開壓蓋螺母,調整至安裝長度后把兩端的短管與管道焊接,后用對角法均勻擰緊螺母,調整好防脫螺母即可。鑫利管道專業生產伸縮器,進口好的原料與設備,很好的人才與技術,產品質量過硬符合~標準,產品的每一步都經過了嚴格的檢驗與檢測,專業致力管道行業三十年,質量值得您的信賴。

  • 【產品別名】:法蘭式松套伸縮器   SSJB-2型壓蓋松套限位伸縮接頭
  • 【產品規格】:【DN100mm-DN1200mm】
  • 【產品壓力】:0.6-2.5MPa
  • 【產品】:
  • 【適用范圍】:【酸、堿、腐蝕類、油、熱水、冷水、壓縮空氣、壓縮天然氣等】
  • 【產品材質】:碳鋼,不銹鋼
咨詢廠家 在線留言

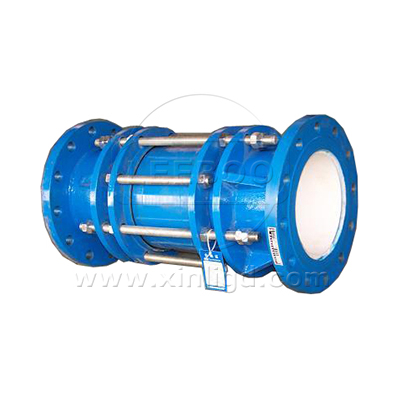

  • BY(SSJB-2)壓蓋式松套限位伸縮接頭
  • BY(SSJB-2)壓蓋式松套限位伸縮接頭

產品特點

BY(SSJB-2)壓蓋松套限位伸縮接頭的兩端由法蘭套管組成,大大提高了管道線路連接處的穩定性。主要用于在允許位移范圍內吸收軸向位移和承受軸向壓力推力的管道松套連接,加上本身具有良好的補償管道位移的特點還能實現降振減噪的功能,產品本身的優勢簡直是無可挑剔。

1伸縮量大、安裝簡單方便。
2結構獨特,性能穩定,使用壽命長(使用壽命長達10—30年)、維修方便。
3良好的補償管道位移的特點還能實現降振減噪的功能。

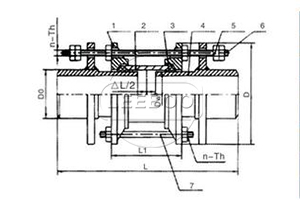

示意圖

BY(SSJB-2)壓蓋式松套限位伸縮接頭

技術參數

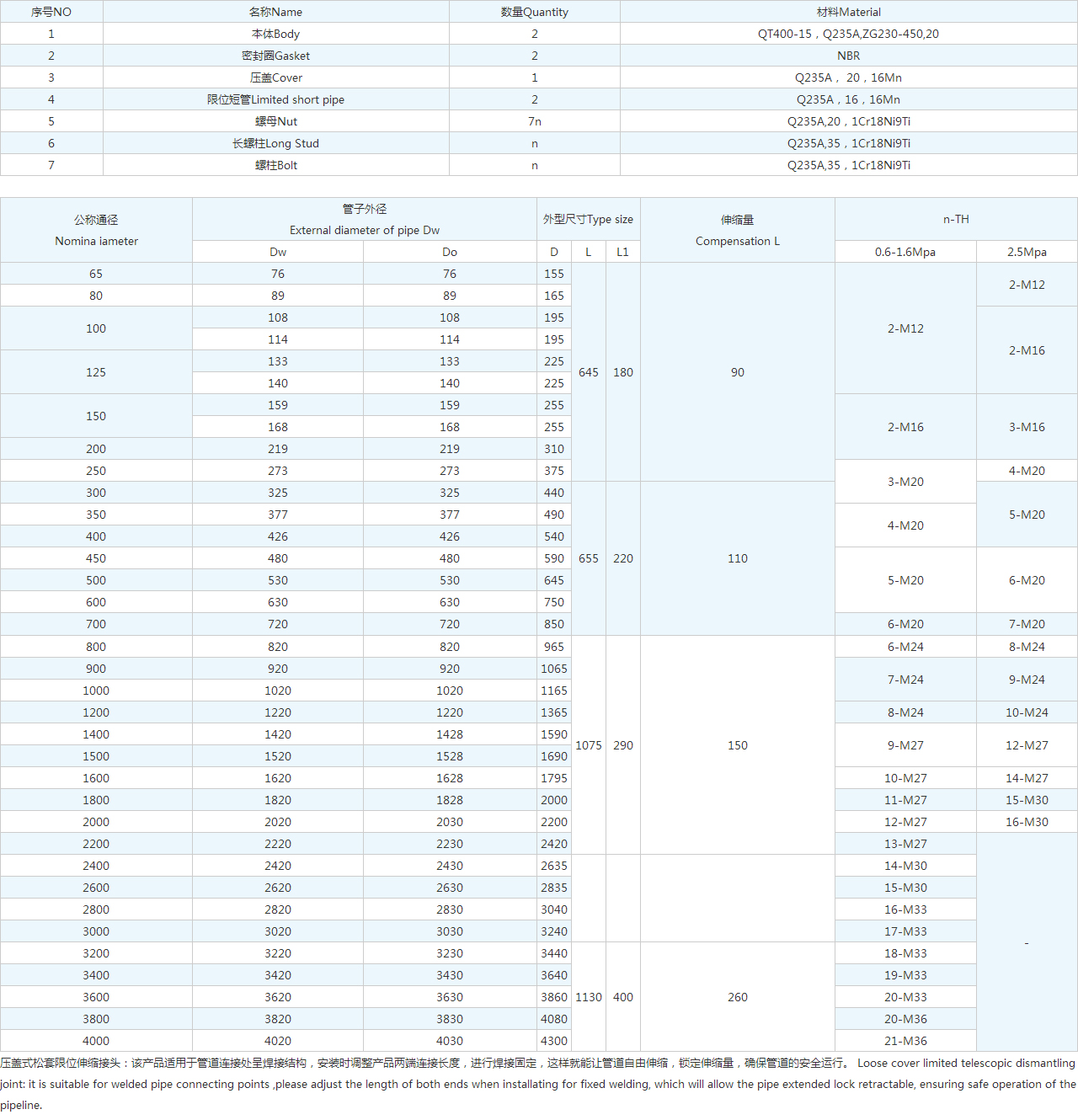

BY(SSJB-2)壓蓋式松套限位伸縮接頭技術參數

序號NO 名稱Name 數量Quantity 材料Material
1 本體Body 2 QT400-15,Q235A,ZG230-450,20
2 密封圈Gasket 2 NBR
3 壓蓋Cover 1 Q235A, 20,16Mn
4 限位短管Limited short pipe 2 Q235A,16,16Mn
5 螺母Nut 7n Q235A,20,1Cr18Ni9Ti
6 長螺柱Long Stud n Q235A,35,1Cr18Ni9Ti
7 螺柱Bolt n Q235A,35,1Cr18Ni9Ti
公稱通徑
Nomina iameter
管子外徑
External diameter of pipe Dw
外型尺寸Type size 伸縮量
Compensation δ
n-TH 質量
kg
Dw Do D L L1 0.6-1.6Mpa 2.5Mpa
65 76 76 155 645 180 45 2-M12 2-M12 10.1
80 89 89 165 14.2
100 108 108 190 2-M16 20.4
114 114 195 23.3
125 133 133 215 26.5
140 140 225 28.1
150 159 159 245 2-M16 3-M16 32.6
168 168 255 33.3
200 219 219 310 44.7
250 273 273 375 3-M20 4-M20 66.6
300 325 325 440 655 220 55 5-M20 87.8
350 377 377 490 4-M20 102.7
400 426 426 540 110.3
450 480 480 590 5-M20 6-M20 133.0
500 530 530 645 150.4
600 630 630 750 176.4
700 720 720 850 6-M20 7-M20 210.5
800 820 820 965 1075 290 75 6-M24 8-M24 453.7
900 920 920 1065 7-M24 9-M24 636.9
1000 1020 1020 1165 700.6
1200 1220 1220 1365 8-M24 10-M24 837.2
1400 1420 1428 1590 9-M27 12-M27 1192.1
1500 1520 1528 1690 1278.8
1600 1620 1628 1795 10-M27 14-M27 1387.5
1800 1820 1828 2000 11-M27 15-M30 1723.2
2000 2020 2030 2200 12-M27 16-M30 2092.6
2200 2220 2230 2420 13-M30 - 2468.1
2400 2420 2430 2635       14-M30 2735.2
2600 2620 2630 2835 15-M30 3016.4
2800 2820 2830 3040 16-M33 3461.8
3000 3020 3030 3240 17-M33 3872.3
3200 3220 3230 3440 1130 400 130 18-M33 4314.7

壓蓋式松套限位伸縮接頭:該產品適用于管道連接處呈焊接結構,安裝時調整產品兩端連接長度,進行焊接固定,這樣就能讓管道自由伸縮,鎖定伸縮量,確保管道的安全運行。 Loose cover limited telescopic dismantling joint: it is suitable for welded pipe connecting points ,please adjust the length of both ends when installating for fixed welding, which will allow the pipe extended lock retractable, ensuring safe operation of the pipeline.

產品案例

鞏義鑫利與中國能建進行的合作項目

近日,中國能建沈陽機械公司承建的河北高昌南水北調配套輸水工程濾網項目實現通水。
由于該項目的成功與否關系到保定市居民飲用水和日常生活用水及工業生產用水的重大民生問題,沈陽機械公司全體干部職工團結協作,精心組織設計、采購和生產部門交叉作業、合理調配、加班加點、不辭勞苦,從合同正式簽訂到交貨僅歷時30天,于2015年12月31日順利將兩臺板框式旋轉濾網,按南水北調辦公室要求運抵河北高昌南水北調工程使用現場。2016年元旦期間,成功將設備一次安裝調試完成,并于1月25日順利完成試運行并實現系統通水,創造了沈陽機械公司又一項進度里程碑,并解決了保定市亟待解決的重大民生問題,為沈陽機械公司在南水北調工程后續市場開發和非電市場開拓奠定了堅實基礎。
鑫利管道作為此次的BY(SSJB-2)壓蓋松套限位伸縮接頭產品的主要供應商,將全心全意地做好管道配件的供應工作,并嚴格要求自身產品的質量,確保該項目使用了本公司的產品之后能夠?qū)τ谡麄€(gè)項目管線起到保障作用。專業生產BY(SSJB-2)壓蓋松套限位伸縮接頭三十年,產品質量值得您的信賴。

訂貨須知

1、客戶對產品有特殊要求,須在訂貨合同中提供以下說明:
(1)結構長度
(2)連接形式
(3)公稱直徑、全通徑、縮徑、管道尺寸
(4)使用介質及溫度、壓力范圍
(5)實驗、檢驗標準及其他要求本廠可根據客戶特殊要求配置定做和設計特殊產品。
2、本廠可根據客戶特殊要求配置定做和設計特殊產品。
3、如由客戶提供確定的產品類型和型號時,客戶應正確說明其型號的含義和要求,在供需雙方理解一致的條件下簽訂合同。
