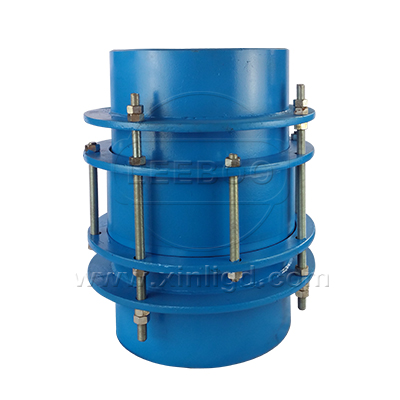

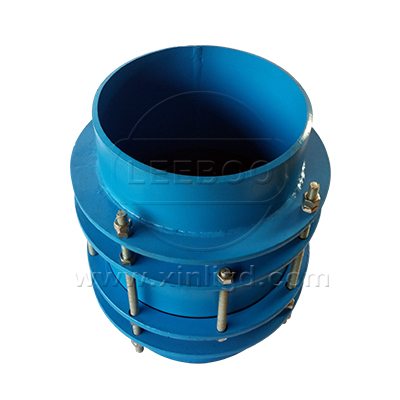

BY(SSJB-3)壓蓋式松套限位伸縮接頭

BY(SSJB-3)壓蓋松套限位伸縮接頭功能介紹：它是由松套伸縮接頭和兩個限位短管組合而成，能防止管道因超量位移導致補償接頭的泄漏和損壞。
壓蓋限位伸縮接頭是由松套伸縮接頭和兩個限位短管組合而成。壓蓋限位伸縮接頭能防止管道因超量位移導致補償接頭的泄漏和損壞，壓蓋限位伸縮接頭主要用于在允許位移范圍內吸收軸向位移和承受軸向壓力推力的管道松套連接。
壓蓋限位伸縮接頭的特點：壓蓋限位伸縮接頭伸縮量大，（10mm-25mm)安裝簡單方便，使用壽命長（使用壽命長達20年－30年）維修方便。
壓蓋限位伸縮接頭的連接方式：
壓蓋限位伸縮接頭管道兩邊以焊接的方式連接。
壓蓋式限位伸縮接頭的安裝方法：
壓蓋限位伸縮接頭兩邊均與管道焊接，壓蓋限位伸縮接頭在安裝時松開壓蓋螺母，調整至安裝長度后把兩端的短管與管道焊接，后用對角法均勻擰緊螺母，調整好防脫螺母即可。鞏義鑫利專業生產伸縮器,進口好的原料與設備，很好的人才與技術，產品質量過硬符合~標準，產品的每一步都經過了嚴格的檢驗與檢測，專業致力管道行業三十年，質量值得您的信賴。鑫利管道設備有限公司期待與您合作.

【產品別名】：法蘭式松套伸縮器 SSJB-3型壓蓋松套限位伸縮接頭
【產品規格】：【DN65mm-DN4000mm】
【產品壓力】：0.6-2.5MPa
【產品】：
【適用范圍】：【酸、堿、腐蝕類、油、熱水、冷水、壓縮空氣、壓縮天然氣等】
【產品材質】：碳鋼，不銹鋼

咨詢廠家在線留言

產品特點
示意圖
技術參數
產品案例
訂貨須知
相關產品

產品特點: BY(SSJB-3)壓蓋松套限位伸縮接頭優點：伸縮量大、使用壽命長(使用壽命長達10—30年)、維修方便。主要用于在允許位移范圍內吸收軸向位移和承受軸向壓力推力的管道松套連接。能夠通過壓蓋與本體的相互擠壓，造成密封圈的變形從而實現在補償管道軸向位移的同時保證管道線路的高度密封。并且由于它采用的是柔性連接，能夠大大降低管道線路的振動和噪音的影響。

示意圖

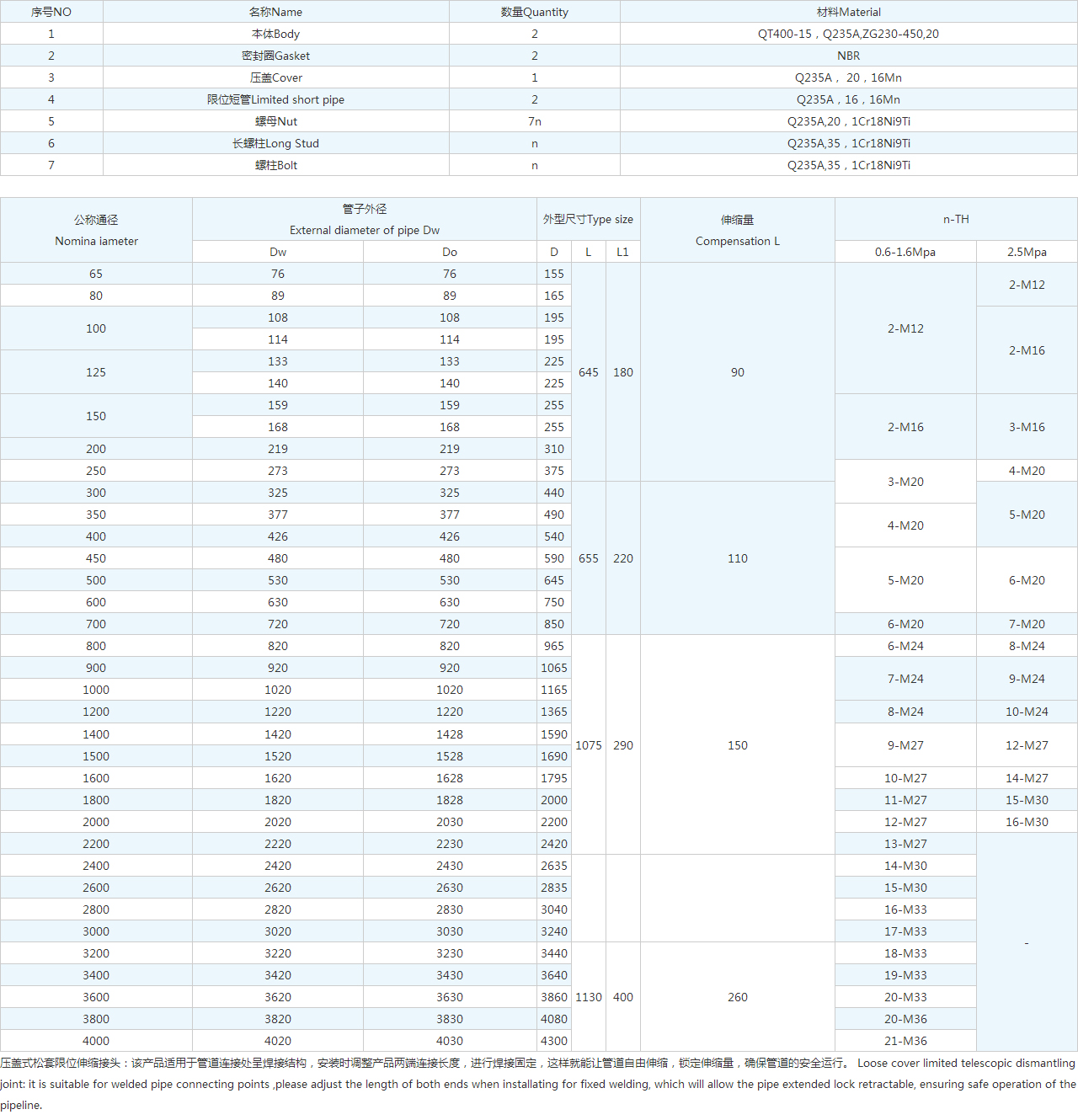

技術參數

序號NO	名稱Name	數量Quantity	材料Material
1	本體Body	2	QT400-15，Q235A,ZG230-450,20
2	密封圈Gasket	2	NBR
3	壓蓋Cover	1	Q235A， 20，16Mn
4	限位短管Limited short pipe	2	Q235A，16，16Mn
5	螺母Nut	7n	Q235A,20，1Cr18Ni9Ti
6	長螺柱Long Stud	n	Q235A,35，1Cr18Ni9Ti
7	螺柱Bolt	n	Q235A,35，1Cr18Ni9Ti

公稱通徑 Nomina iameter	管子外徑 External diameter of pipe Dw		外型尺寸Type size			伸縮量 Compensation δ	n-TH		質量 kg
公稱通徑 Nomina iameter	Dw	Do	D	L	L1	伸縮量 Compensation δ	0.6-1.6Mpa	2.5Mpa	質量 kg
65	76	76	155	645	180	45	2-M12	2-M12	10.1
80	89	89	165					2-M12	14.2
100	108	108	190					2-M16	20.4
100	114	114	195						23.3
125	133	133	215						26.5
125	140	140	225						28.1
150	159	159	245				2-M16	3-M16	32.6
150	168	168	255						33.3
200	219	219	310						44.7
250	273	273	375				3-M20	4-M20	66.6
300	325	325	440	655	220	55	3-M20	5-M20	87.8
350	377	377	490				4-M20		102.7
400	426	426	540				4-M20		110.3
450	480	480	590				5-M20	6-M20	133.0
500	530	530	645						150.4
600	630	630	750						176.4
700	720	720	850				6-M20	7-M20	210.5
800	820	820	965	1075	290	75	6-M24	8-M24	453.7
900	920	920	1065				7-M24	9-M24	636.9
1000	1020	1020	1165				7-M24	9-M24	700.6
1200	1220	1220	1365				8-M24	10-M24	837.2
1400	1420	1428	1590				9-M27	12-M27	1192.1
1500	1520	1528	1690				9-M27	12-M27	1278.8
1600	1620	1628	1795				10-M27	14-M27	1387.5
1800	1820	1828	2000				11-M27	15-M30	1723.2
2000	2020	2030	2200				12-M27	16-M30	2092.6
2200	2220	2230	2420				13-M30	-	2468.1
2400	2420	2430	2635				14-M30		2735.2
2600	2620	2630	2835				15-M30		3016.4
2800	2820	2830	3040				16-M33		3461.8
3000	3020	3030	3240				17-M33		3872.3
3200	3220	3230	3440	1130	400	130	18-M33		4314.7

壓蓋式松套限位伸縮接頭：該產品適用于管道連接處呈焊接結構，安裝時調整產品兩端連接長度，進行焊接固定，這樣就能讓管道自由伸縮，鎖定伸縮量，確保管道的安全運行。 Loose cover limited telescopic dismantling joint: it is suitable for welded pipe connecting points ,please adjust the length of both ends when installating for fixed welding, which will allow the pipe extended lock retractable, ensuring safe operation of the pipeline.

產品案例: 鞏義鑫利與美國嘉吉公司之間的伸縮接頭項目的合作現場

據悉，在熱火朝天的冬季行動中，祁縣招商引資工作又有新進展，美國嘉吉公司普瑞納飼料加工項目順利落地該縣經濟開發區。
美國嘉吉公司是全球很大私人控股的動物營養品和農產品制造商，業務涵蓋農產品、食品、化肥和其他工業、金融領域及加工、貿易、運輸、風險管理等領域。2015年7月，該集團農標普瑞納（廊坊）飼料有限公司就投資其山西分公司，興建年產12萬噸飼料加工項目與祁縣簽訂投資意向。項目總投資1200萬美元，項目建成投產后可實現年均銷售收入近2億元，年均納稅約300萬以上，用工大約120人，同時可能帶動種植業、養殖業、交通運輸業等相關產業。
此次鑫利管道為美國嘉吉公司提供的管道伸縮接頭是泵、閥門，管道等設備與管道連接的新產品，通過螺栓把它們連接起來，使其成為整體，并有一定的位移量，這樣就可以在安裝維修時，根據現場安裝尺寸進行調整，在工作時，可以緩解管道壓力。這樣不僅提高工作效率，而且對泵、閥們等管道設備起到一定保護作用。
目前，普瑞納飼料加工項目前期審批、規劃等環節已基本完成，確保開春即可動工建設。

訂貨須知: 1、客戶對產品有特殊要求，須在訂貨合同中提供以下說明：
（1）結構長度
（2）連接形式
（3）公稱直徑、全通徑、縮徑、管道尺寸
（4）使用介質及溫度、壓力范圍
（5）實驗、檢驗標準及其他要求本廠可根據客戶特殊要求配置定做和設計特殊產品。
2、本廠可根據客戶特殊要求配置定做和設計特殊產品。
3、如由客戶提供確定的產品類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
