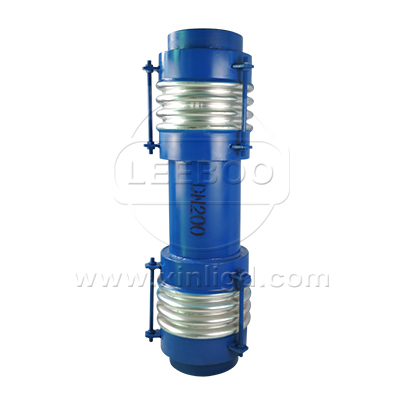

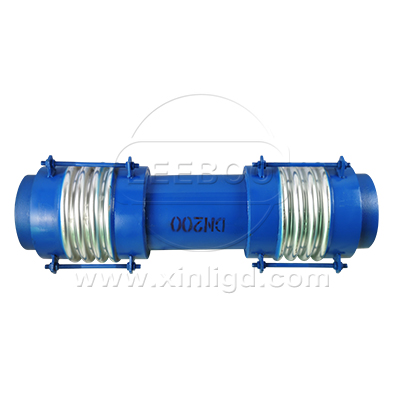

BYZMF型煤粉管道三向波紋補償器

BYZMF型煤粉管道新型三向波紋補償器在管道(煙、風管道)中間設置的、能補償管道軸向的熱脹冷縮量并保持管道密封性的裝置。由于它作為一種能自由伸縮的彈性補償元件，已廣泛應用在化工、冶金、核能等部門。BYZMF型煤粉管道新型三向波紋補償器工作可靠、性能良好、結構緊湊等優點，良好的材質能夠適應多種復雜特殊的安裝環境，密封性能優良確保了管道運行的穩定性，大大減少了人工的維護時間。能夠補償軸向，橫向和角向的位移，延長了管道的使用壽命。耐高溫、不漏粉、不積粉、位移剛度?。荒軌蛭杖我夥较蛭灰?，撓性好保證鍋爐及管系膨脹自如；安裝維護方便、吊架簡單、使用壽命長、綜合投資省。廣泛應用于100~600MW發電機組，從根本上解決了煤粉泄漏的問題，保證了機組的正常安全運行。

【產品別名】：三向波紋補償器、煤粉管道波紋補償器
【產品壓力】：0.6-2.5MPa
【產品規格】：【DN300mm-DN600mm】
【產品】：
【適用范圍】：【排煙脫硫，除塵設備，空氣加熱，助流鼓風等設備】
【產品材質】：碳鋼，球墨鑄鐵，不銹鋼.

咨詢廠家在線留言

產品特點
示意圖
技術參數
產品案例
訂貨須知
相關產品

產品特點

該產品工作可靠、性能良好、結構緊湊等優點，良好的材質能夠適應多種復雜特殊的安裝環境，密封性能優良確保了管道運行的穩定性，大大減少了人工的維護時間。能夠補償軸向，橫向和角向的位移，延長了管道的使用壽命。

BYZMF型煤粉管道新型三向波紋膨脹節：
1、同時吸引任意方向位移時，應滿足下述計算式：
X≤XO，且，Y≤Ym式中X、Y為實際軸向和橫向補償量，Y可以是任意向橫向位移的矢量和。
2、產品代號中的1要按所需長度填寫，如WZMF500×8-J-2200，則產品的交付長度為2200毫米。
3、管道的實際尺寸如與表中的接管斷面尺寸不符，訂貨時要另行注明。
BYZMF型煤粉管道新型三向波紋膨脹節設計依據：
由于電廠鍋爐煤粉管道沿用填料式補償器產生的煤粉泄漏，以及在溫度下填料質老約束位移，使管道系統膨脹不暢，影響管道系統的正常運行。針對這些薄弱五環節及煤粉管道工況條件、綜合煤粉管道的具體要，依據美國膨脹節制造商協會標準《EJMA》，我廠設計了二次密封，環狀球形較為支轉的煤粉管道新型三向波紋膨脹節，實現了短安裝距大補償?shù)男乱蟆?br /> 設計壓力：PN≤0.5MPa
設計溫度：T＝450℃
BYZMF型煤粉管道新型三向波紋膨脹節適用范圍：
適用于煤粉+熱風氣固=相流體，流速15~30m/S，工作溫度60~450℃，風壓≤500mmH2O的一次風、二次風、三次風管道任意方向移補償。
適用于壓力≤0.25MPa帶其它固體粉塵、顆粒的氣固兩相流體的熱位移要求的管道系統。該產品耐高溫、不漏粉、不積粉、位移剛度??；能夠吸收任意方向位移，撓性好保證鍋爐及管系膨脹自如；安裝維護方便、吊架簡單、使用壽命長、綜合投資省。廣泛應用于100~600MW發電機組，從根本上解決了煤粉泄漏的問題，保證了機組的正常安全運行。

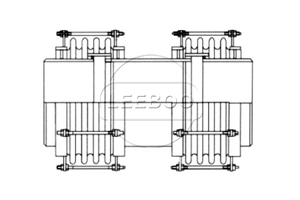

示意圖

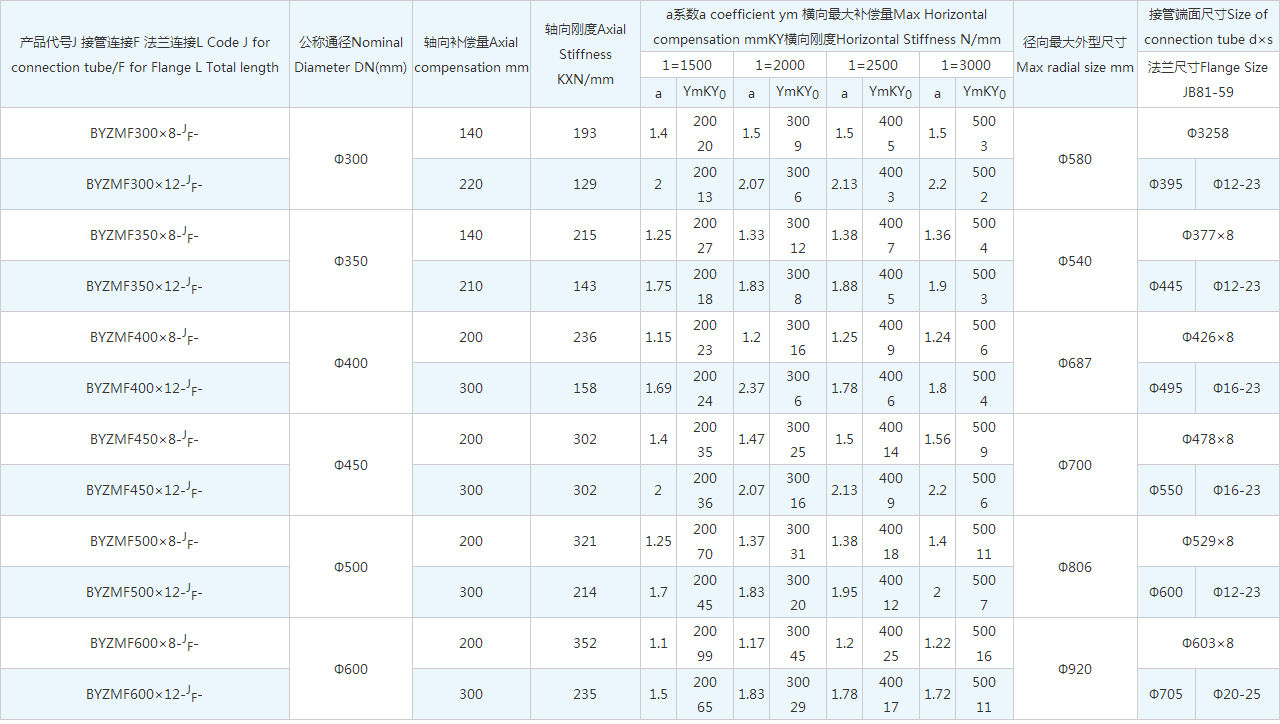

技術參數
