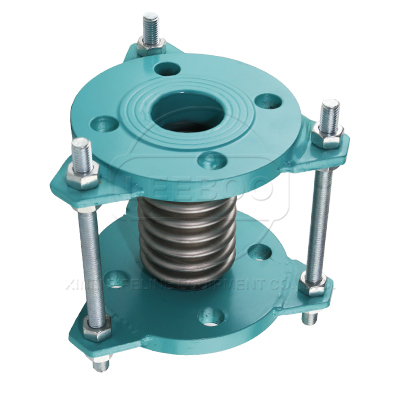

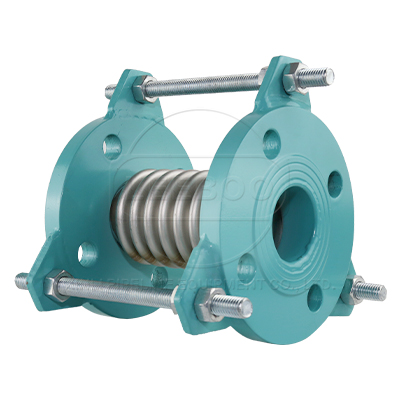

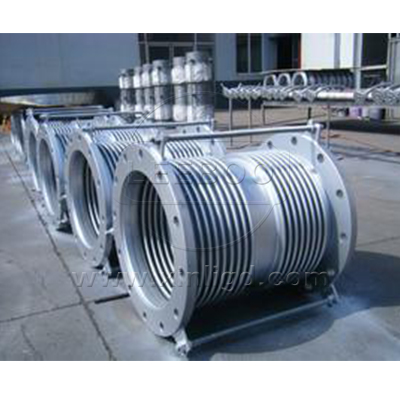

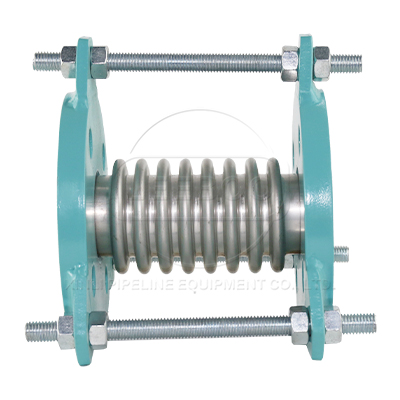

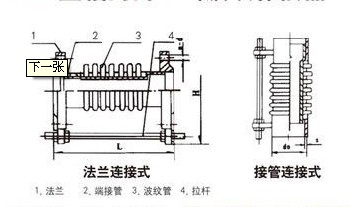

JDZ型軸向內壓式波紋補償器習慣上也叫減震式波紋補償器,波紋管,膨脹節,或伸縮節。由構成其工作主體的波紋管(一種彈性元件)和端管、支架、法蘭、導管等附件組成。軸向內壓式波紋補償器屬于一種補償元件。JDZ型軸向內壓波紋補償器主要用于補償軸向位移,具有補償角位移的能力,但一般不應用它來補償角位移。
本產品利用其工作主體波紋管的有效伸縮變形,以吸收管線、導管、容器等由熱脹冷縮等原因而產生的尺寸變化,或補償管線、導管、容器等的軸向、橫向和角向位移。JDZ型軸向內壓式波紋補償器利用自身的主要彈性元件波紋管的伸縮和偏移來進行對管道線路的位移補償,補償量大,彈性好,產品適用于輸送海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣等介質。
JDZ型內壓式波紋補償器對支座作用力的計算:
內壓推力:F=100·P·A 軸向彈力:Fx=Kx·(f·X)
橫向彈力:Fy=Ky·Y 彎 矩:My=Fy·L
彎 矩:Mθ=Kθ·θ 合成彎矩:M=My+Mθ
式中:Kx:軸向剛度N/mm X:軸向?qū)嶋H位移量mm
Ky:橫向剛度N/mm Y:橫向?qū)嶋H位移量mm
Kθ:角向剛度N·m/度 θ :角向?qū)嶋H位移量度
P:工作壓力MPa A:波紋管有效面積cm2(查樣本)
L:補償器中點至支座的距離m
JDZ型軸向內壓式波紋補償器應用舉例:
某碳鋼管道,公稱通徑500mm,工作壓力0.6MPa,介質溫度300°C,環境很低溫度-10°C,補償器安裝溫度20°C,根據管道布局(如圖),需安裝一內壓式波紋補償器,用以補償軸向位移X=32mm,橫向位移Y=2.8mm,角向位移θ=1.8度,已知L=4m,補償器疲勞破壞次數按15000次考慮,試計算支座A的受力。

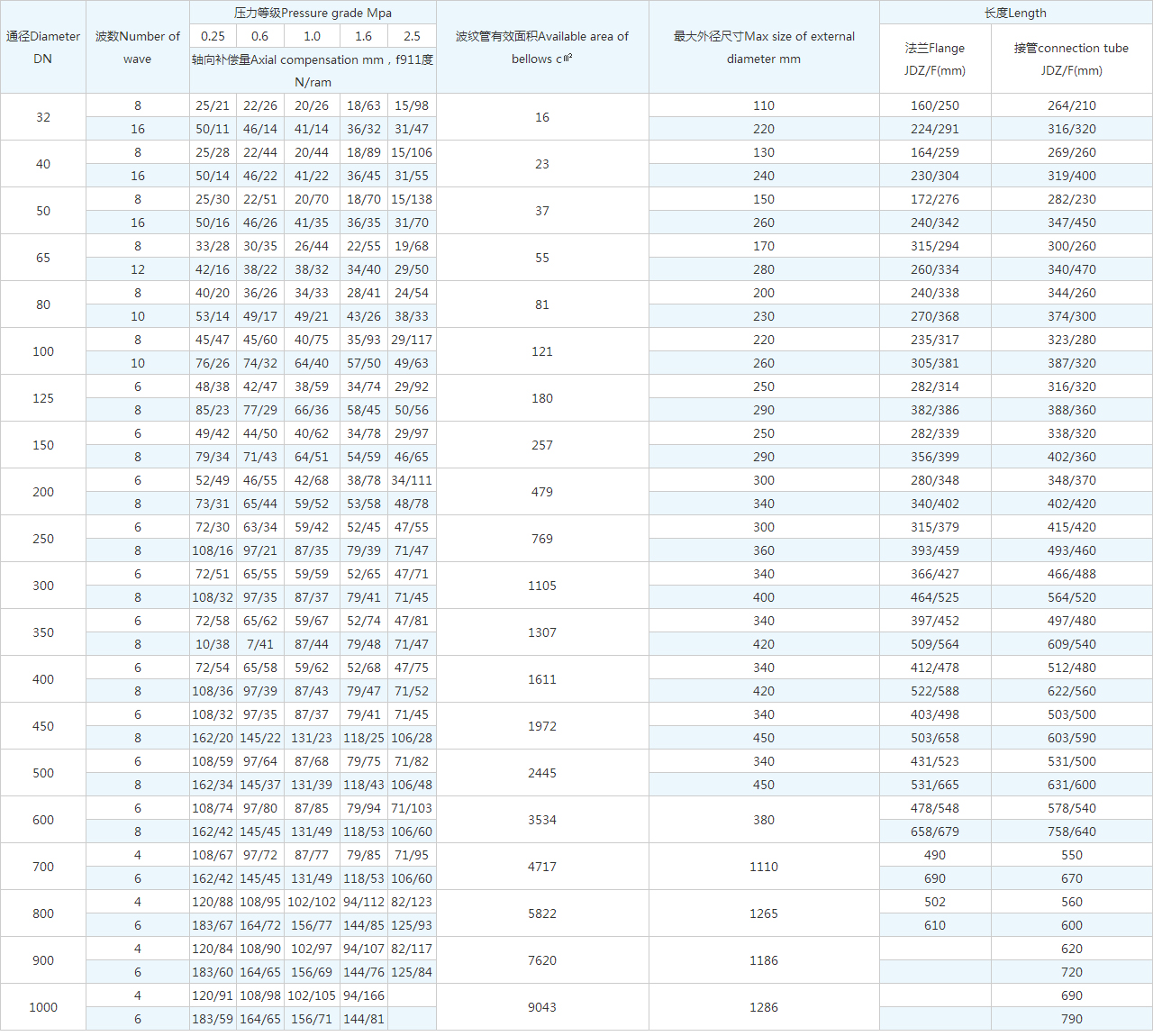

通徑Diameter DN | 波數Number of wave | 壓力等級Pressure grade Mpa | 波紋管有效面積Available area of bellows c㎡ | 很大外徑尺寸Max size of external diameter mm | 長度Length | |||||
0.25 | 0.6 | 1.0 | 1.6 | 2.5 | 法蘭Flange JDZ/F(mm) | 接管connection tube JDZ/F(mm) | ||||
軸向補償量Axial compensation mm,f911度N/ram | ||||||||||
32 | 8 | 25/21 | 22/26 | 20/26 | 18/63 | 15/98 | 16 | 110 | 160/250 | 264/210 |
16 | 50/11 | 46/14 | 41/14 | 36/32 | 31/47 | 220 | 224/291 | 316/320 | ||
40 | 8 | 25/28 | 22/44 | 20/44 | 18/89 | 15/106 | 23 | 130 | 164/259 | 269/260 |
16 | 50/14 | 46/22 | 41/22 | 36/45 | 31/55 | 240 | 230/304 | 319/400 | ||
50 | 8 | 25/30 | 22/51 | 20/70 | 18/70 | 15/138 | 37 | 150 | 172/276 | 282/230 |
16 | 50/16 | 46/26 | 41/35 | 36/35 | 31/70 | 260 | 240/342 | 347/450 | ||
65 | 8 | 33/28 | 30/35 | 26/44 | 22/55 | 19/68 | 55 | 170 | 315/294 | 300/260 |
12 | 42/16 | 38/22 | 38/32 | 34/40 | 29/50 | 280 | 260/334 | 340/470 | ||
80 | 8 | 40/20 | 36/26 | 34/33 | 28/41 | 24/54 | 81 | 200 | 240/338 | 344/260 |
10 | 53/14 | 49/17 | 49/21 | 43/26 | 38/33 | 230 | 270/368 | 374/300 | ||
100 | 8 | 45/47 | 45/60 | 40/75 | 35/93 | 29/117 | 121 | 220 | 235/317 | 323/280 |
10 | 76/26 | 74/32 | 64/40 | 57/50 | 49/63 | 260 | 305/381 | 387/320 | ||
125 | 6 | 48/38 | 42/47 | 38/59 | 34/74 | 29/92 | 180 | 250 | 282/314 | 316/320 |
8 | 85/23 | 77/29 | 66/36 | 58/45 | 50/56 | 290 | 382/386 | 388/360 | ||
150 | 6 | 49/42 | 44/50 | 40/62 | 34/78 | 29/97 | 257 | 250 | 282/339 | 338/320 |
8 | 79/34 | 71/43 | 64/51 | 54/59 | 46/65 | 290 | 356/399 | 402/360 | ||
200 | 6 | 52/49 | 46/55 | 42/68 | 38/78 | 34/111 | 479 | 300 | 280/348 | 348/370 |
8 | 73/31 | 65/44 | 59/52 | 53/58 | 48/78 | 340 | 340/402 | 402/420 | ||
250 | 6 | 72/30 | 63/34 | 59/42 | 52/45 | 47/55 | 769 | 300 | 315/379 | 415/420 |
8 | 108/16 | 97/21 | 87/35 | 79/39 | 71/47 | 360 | 393/459 | 493/460 | ||
300 | 6 | 72/51 | 65/55 | 59/59 | 52/65 | 47/71 | 1105 | 340 | 366/427 | 466/488 |
8 | 108/32 | 97/35 | 87/37 | 79/41 | 71/45 | 400 | 464/525 | 564/520 | ||
350 | 6 | 72/58 | 65/62 | 59/67 | 52/74 | 47/81 | 1307 | 340 | 397/452 | 497/480 |
8 | 10/38 | 7/41 | 87/44 | 79/48 | 71/47 | 420 | 509/564 | 609/540 | ||
400 | 6 | 72/54 | 65/58 | 59/62 | 52/68 | 47/75 | 1611 | 340 | 412/478 | 512/480 |
8 | 108/36 | 97/39 | 87/43 | 79/47 | 71/52 | 420 | 522/588 | 622/560 | ||
450 | 6 | 108/32 | 97/35 | 87/37 | 79/41 | 71/45 | 1972 | 340 | 403/498 | 503/500 |
8 | 162/20 | 145/22 | 131/23 | 118/25 | 106/28 | 450 | 503/658 | 603/590 | ||
500 | 6 | 108/59 | 97/64 | 87/68 | 79/75 | 71/82 | 2445 | 340 | 431/523 | 531/500 |
8 | 162/34 | 145/37 | 131/39 | 118/43 | 106/48 | 450 | 531/665 | 631/600 | ||
600 | 6 | 108/74 | 97/80 | 87/85 | 79/94 | 71/103 | 3534 | 380 | 478/548 | 578/540 |
8 | 162/42 | 145/45 | 131/49 | 118/53 | 106/60 | 658/679 | 758/640 | |||
700 | 4 | 108/67 | 97/72 | 87/77 | 79/85 | 71/95 | 4717 | 1110 | 490 | 550 |
6 | 162/42 | 145/45 | 131/49 | 118/53 | 106/60 | 690 | 670 | |||
800 | 4 | 120/88 | 108/95 | 102/102 | 94/112 | 82/123 | 5822 | 1265 | 502 | 560 |
6 | 183/67 | 164/72 | 156/77 | 144/85 | 125/93 | 610 | 600 | |||
900 | 4 | 120/84 | 108/90 | 102/97 | 94/107 | 82/117 | 7620 | 1186 | 620 | |
6 | 183/60 | 164/65 | 156/69 | 144/76 | 125/84 | 720 | ||||
1000 | 4 | 120/91 | 108/98 | 102/105 | 94/166 | 9043 | 1286 | 690 | ||
6 | 183/59 | 164/65 | 156/71 | 144/81 | 790 |
甘肅電投武威熱電聯產機組工程1號機組鍋爐鋼架安裝項目開工,標志該廠1號機組從土建項目轉入設備安裝階段。
甘肅電投武威熱電聯產機組工程是甘肅省十二五 能源發展重點項目,總投資31.8億元,設計安裝兩臺裝機35萬千瓦國產超臨界燃煤空冷熱電機組,年設計發電量35億千瓦時、供熱1751萬平方米。采用國內技術領先的超臨界參數、一次中間再熱、空冷供熱機組和雙室雙列五電場靜電除塵器,同步安裝石灰石-石膏濕法 煙氣脫硫裝置和煙氣脫硝裝置,工程總占地面積614.38畝。2014年3月28日獲得~發改委核準。
鞏義鑫利軸內壓補償器利用其工作主體波紋管的有效伸縮變形,以吸收管線、導管、容器等由熱脹冷縮等原因而產生的尺寸變化,或補償管線、導管、容器等的軸向、橫向和角向位移。JDZ型軸向內壓式波紋補償器利用自身的主要彈性元件波紋管的伸縮和偏移來進行對管道線路的位移補償,補償量大,彈性好,產品適用于輸送海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣等介質。
