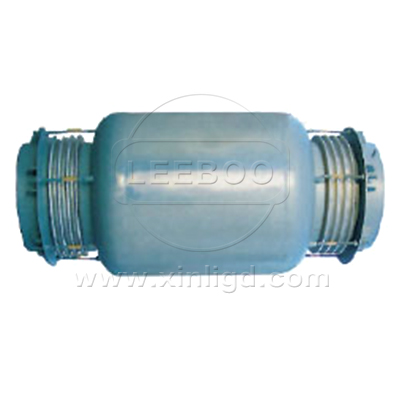

BZZPP旁通式直管壓力平衡型波紋補償器

旁通壓力平衡型波紋補償器由內壓的工作波和一個外壓的平衡波組成，體積小。產品加裝的失穩波數比直管壓力平衡補償器增加一倍，因為中間二組波紋管受外壓作用，穩定性好。主要用于吸收軸向與橫向組合位移并能平衡波紋管壓力推力。直管外壓旁通式壓力平衡型波紋補償器采用雙波紋管連動分流平衡腔結構設計，即在吸收或補償管道的變形量時，其兩只波紋管則分別呈拉（壓）或壓（拉）受壓呈內壓或外壓狀態，改變了波紋管受力狀況，使之趨于更為合理，從而平衡（消除）了介質內壓在管道盲端變截面或彎頭處對管道的端固定支架所產生的附加側向推力，釋放了管道和固定支架的內應力，延長了管道的使用壽命，大大縮減了固定支架的體積，導向裝置則大大地提高了波紋管補償器的補償能力。保證管道的安全運行。

【產品別名】：旁通波紋補償器壓力平衡波紋補償器
【產品壓力】：0.6-2.5MPa
【產品規格】：【DN32mm-DN4000mm】
【產品】：
【適用范圍】：【弱酸、弱堿、弱腐蝕類、油、熱水、冷水等】
【產品材質】：碳鋼，球墨鑄鐵，不銹鋼.

咨詢廠家在線留言

產品特點
示意圖
技術參數
產品案例
訂貨須知
相關產品

產品特點: 旁通壓力平衡式波紋管補償器被廣泛應用到冶煉、電廠、工業裝備制造和工程管道管系的連接上，有效的保證了壓力管道在輸送各種有害有毒易燃易爆介質時的高安全性能，避免泄露污染造成海洋、天空、工廠等環境污染。其產品特點是耐高溫、耐高壓、耐腐蝕、耐疲勞、耐磨損。由兩個相同的波紋管及端環、封頭、外管等結構組成，主要由位于兩端的兩個工作波紋管和位于中間的一個平衡波紋管及拉桿和端板等結構件組成，主要用于吸收軸向位移并能平衡波紋管壓力推力的膨脹節.旁通壓力平衡式波紋膨脹節體積小、成本低、導向性好，穩定性好。主要用于吸收軸向位移并能平衡波紋管的壓力推力，內壓推力載荷由自身構件平衡、承受，用于推力較小的場合。主要用于不需設置固定支架的場合，能有效保護設備和管線不變形。

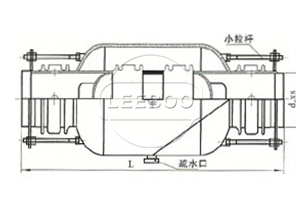

示意圖

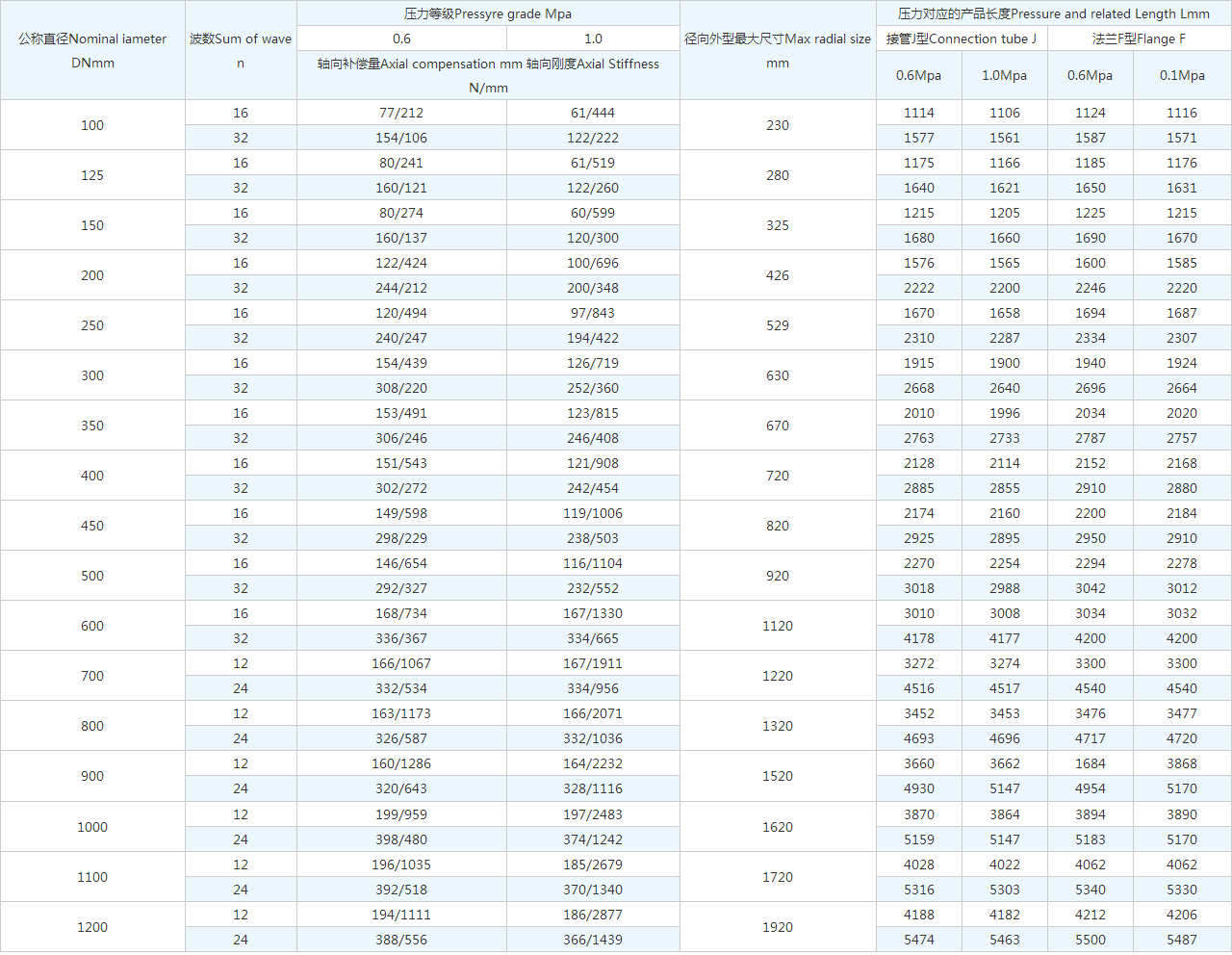

技術參數

公稱直徑Nominal iameter DNmm	波數Sum of wave n	壓力等級Pressyre grade Mpa		徑向外型很大尺寸Max radial size mm	壓力對應的產品長度Pressure and related Length Lmm
		0.6	1.0		接管J型Connection tube J		法蘭F型Flange F
		軸向補償量Axial compensation mm 軸向剛度Axial Stiffness N/mm			0.6Mpa	1.0Mpa	0.6Mpa	0.1Mpa
100	16	77/212	61/444	230	1114	1106	1124	1116
100	32	154/106	122/222	230	1577	1561	1587	1571
125	16	80/241	61/519	280	1175	1166	1185	1176
125	32	160/121	122/260	280	1640	1621	1650	1631
150	16	80/274	60/599	325	1215	1205	1225	1215
150	32	160/137	120/300	325	1680	1660	1690	1670
200	16	122/424	100/696	426	1576	1565	1600	1585
200	32	244/212	200/348	426	2222	2200	2246	2220
250	16	120/494	97/843	529	1670	1658	1694	1687
250	32	240/247	194/422	529	2310	2287	2334	2307
300	16	154/439	126/719	630	1915	1900	1940	1924
300	32	308/220	252/360	630	2668	2640	2696	2664
350	16	153/491	123/815	670	2010	1996	2034	2020
350	32	306/246	246/408	670	2763	2733	2787	2757
400	16	151/543	121/908	720	2128	2114	2152	2168
400	32	302/272	242/454	720	2885	2855	2910	2880
450	16	149/598	119/1006	820	2174	2160	2200	2184
450	32	298/229	238/503	820	2925	2895	2950	2910
500	16	146/654	116/1104	920	2270	2254	2294	2278
500	32	292/327	232/552	920	3018	2988	3042	3012
600	16	168/734	167/1330	1120	3010	3008	3034	3032
600	32	336/367	334/665	1120	4178	4177	4200	4200
700	12	166/1067	167/1911	1220	3272	3274	3300	3300
700	24	332/534	334/956	1220	4516	4517	4540	4540
800	12	163/1173	166/2071	1320	3452	3453	3476	3477
800	24	326/587	332/1036	1320	4693	4696	4717	4720
900	12	160/1286	164/2232	1520	3660	3662	1684	3868
900	24	320/643	328/1116	1520	4930	5147	4954	5170
1000	12	199/959	197/2483	1620	3870	3864	3894	3890
1000	24	398/480	374/1242	1620	5159	5147	5183	5170
1100	12	196/1035	185/2679	1720	4028	4022	4062	4062
1100	24	392/518	370/1340	1720	5316	5303	5340	5330
1200	12	194/1111	186/2877	1920	4188	4182	4212	4206
1200	24	388/556	366/1439	1920	5474	5463	5500	5487

產品案例: 南通崇海水廠已經與鞏義鑫利簽訂補償器購貨協議

讓江海兒女共飲長江水的目標實現后，南通市區供水量突飛猛長，新建的崇海水廠一期從建成之日起就是滿負荷運轉，為確保區域供水量足質優，崇海水廠二期已進場施工。
眼前在建的是庫容5萬方的清水池，用于臨時儲存制好的水，再轉供至各縣區。池底的面積相當于36個籃球場大小，總計要用1.6萬立方混凝土和2000多噸鋼材。為了抓緊工期，目前工地上挖掘機取土和池底混凝土澆筑都是同步施工。
清水池竣工后，沙濾池、沉淀池等深度處理項目都將陸續開工。整個二期工程概算投資4.3億元，供水規模40萬噸，預計今年年底竣工驗收。
鞏義鑫利此次向南通崇海水廠提供的補償器產品能夠有效的提高管線運行的穩定性，并且在一定程度上延長管道線路的使用壽命。旁通壓力平衡式波紋膨脹節體積小、成本低、導向性好，穩定性好。主要用于吸收軸向位移并能平衡波紋管的壓力推力，內壓推力載荷由自身構件平衡、承受，用于推力較小的場合。主要用于不需設置固定支架的場合，能有效保護設備和管線不變形。

訂貨須知: 1、客戶對產品有特殊要求，須在訂貨合同中提供以下說明：
（1）結構長度
（2）連接形式
（3）公稱直徑、全通徑、縮徑、管道尺寸
（4）使用介質及溫度、壓力范圍
（5）實驗、檢驗標準及其他要求本廠可根據客戶特殊要求配置定做和設計特殊產品。
2、本廠可根據客戶特殊要求配置定做和設計特殊產品。
3、如由客戶提供確定的產品類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
