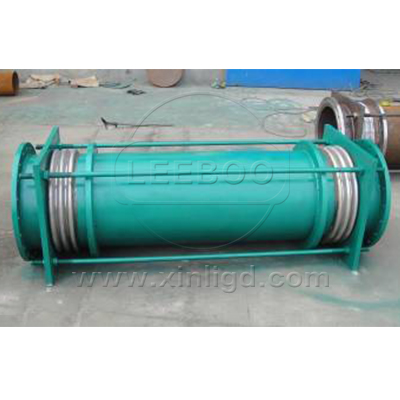

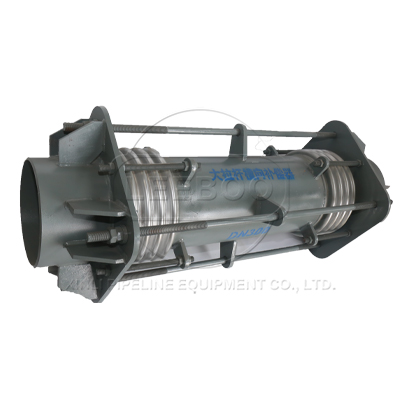

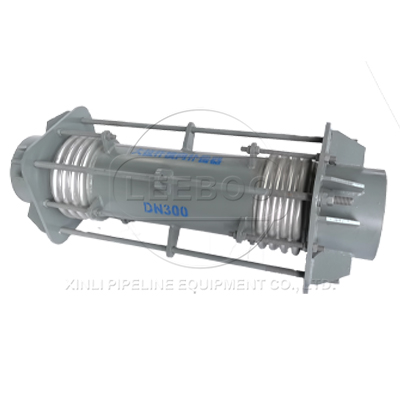

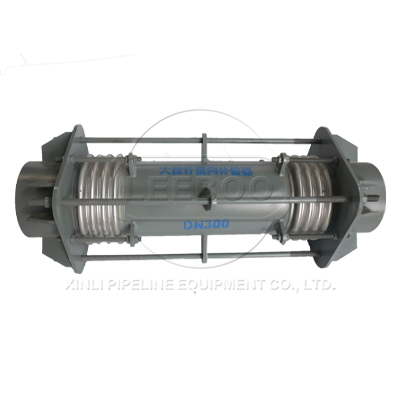

JDH大拉桿橫向波紋補償器

JDH型大拉桿橫向波紋補償器使用說明：大拉桿橫向型波紋器可以補償彎曲管段的橫向位移和量值不大的角位移，通常不用來補償角位移。

【產品別名】：橫向波紋補償器，大拉桿波紋補償器、波紋補償器
【產品壓力】：0.6-2.5MPa
【產品規格】：【DN32mm-DN4000mm】
【產品】：
【適用范圍】：【弱酸、弱堿、弱腐蝕類、油、熱水、冷水等】
【產品材質】：碳鋼，球墨鑄鐵，不銹鋼.

產品特點
示意圖
技術參數
產品案例
訂貨須知
相關產品

產品特點: 該補償器由接管﹑二個波紋管以及大拉桿等零件構成。球面螺母繞球面墊圈轉動，同時拉桿還具有承受內壓推力能力。該補償器兩個波紋管、長中間接管以及大拉桿等零件構成，它能吸收管系的橫向位移。產品適用于輸送海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣、溫度不高于250度的蒸汽和顆粒粉狀等介質。能夠?qū)崿F(xiàn)管道的橫向，角向位移。能夠吸收管線的內壓推力。運行穩定，使用壽命長。

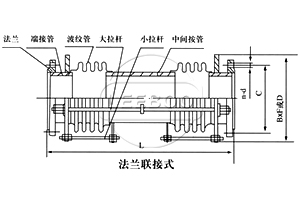

示意圖

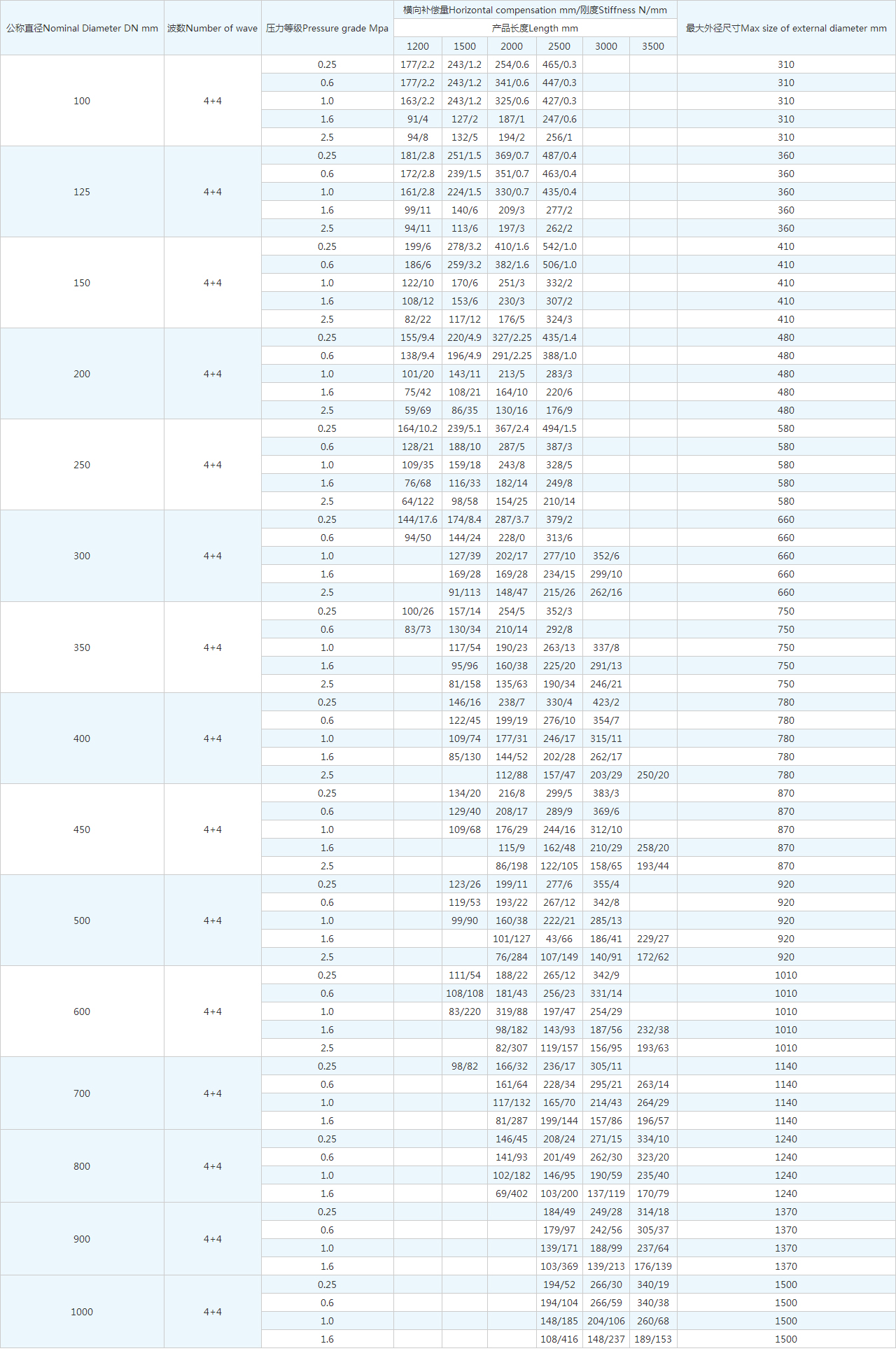

技術參數

公稱直徑Nominal Diameter DN mm	波數Number of wave	壓力等級Pressure grade Mpa	橫向補償量Horizontal compensation mm/剛度Stiffness N/mm						很大外徑尺寸Max size of external diameter mm
			產品長度Length mm
			1200	1500	2000	2500	3000	3500
100	4+4	0.25	177/2.2	243/1.2	254/0.6	465/0.3			310
		0.6	177/2.2	243/1.2	341/0.6	447/0.3			310
		1.0	163/2.2	243/1.2	325/0.6	427/0.3			310
		1.6	91/4	127/2	187/1	247/0.6			310
		2.5	94/8	132/5	194/2	256/1			310
125	4+4	0.25	181/2.8	251/1.5	369/0.7	487/0.4			360
		0.6	172/2.8	239/1.5	351/0.7	463/0.4			360
		1.0	161/2.8	224/1.5	330/0.7	435/0.4			360
		1.6	99/11	140/6	209/3	277/2			360
		2.5	94/11	113/6	197/3	262/2			360
150	4+4	0.25	199/6	278/3.2	410/1.6	542/1.0			410
		0.6	186/6	259/3.2	382/1.6	506/1.0			410
		1.0	122/10	170/6	251/3	332/2			410
		1.6	108/12	153/6	230/3	307/2			410
		2.5	82/22	117/12	176/5	324/3			410
200	4+4	0.25	155/9.4	220/4.9	327/2.25	435/1.4			480
		0.6	138/9.4	196/4.9	291/2.25	388/1.0			480
		1.0	101/20	143/11	213/5	283/3			480
		1.6	75/42	108/21	164/10	220/6			480
		2.5	59/69	86/35	130/16	176/9			480
250	4+4	0.25	164/10.2	239/5.1	367/2.4	494/1.5			580
		0.6	128/21	188/10	287/5	387/3			580
		1.0	109/35	159/18	243/8	328/5			580
		1.6	76/68	116/33	182/14	249/8			580
		2.5	64/122	98/58	154/25	210/14			580
300	4+4	0.25	144/17.6	174/8.4	287/3.7	379/2			660
		0.6	94/50	144/24	228/0	313/6			660
		1.0		127/39	202/17	277/10	352/6		660
		1.6		169/28	169/28	234/15	299/10		660
		2.5		91/113	148/47	215/26	262/16		660
350	4+4	0.25	100/26	157/14	254/5	352/3			750
		0.6	83/73	130/34	210/14	292/8			750
		1.0		117/54	190/23	263/13	337/8		750
		1.6		95/96	160/38	225/20	291/13		750
		2.5		81/158	135/63	190/34	246/21		750
400	4+4	0.25		146/16	238/7	330/4	423/2		780
		0.6		122/45	199/19	276/10	354/7		780
		1.0		109/74	177/31	246/17	315/11		780
		1.6		85/130	144/52	202/28	262/17		780
		2.5			112/88	157/47	203/29	250/20	780
450	4+4	0.25		134/20	216/8	299/5	383/3		870
		0.6		129/40	208/17	289/9	369/6		870
		1.0		109/68	176/29	244/16	312/10		870
		1.6			115/9	162/48	210/29	258/20	870
		2.5			86/198	122/105	158/65	193/44	870
500	4+4	0.25		123/26	199/11	277/6	355/4		920
		0.6		119/53	193/22	267/12	342/8		920
		1.0		99/90	160/38	222/21	285/13		920
		1.6			101/127	43/66	186/41	229/27	920
		2.5			76/284	107/149	140/91	172/62	920
600	4+4	0.25		111/54	188/22	265/12	342/9		1010
		0.6		108/108	181/43	256/23	331/14		1010
		1.0		83/220	319/88	197/47	254/29		1010
		1.6			98/182	143/93	187/56	232/38	1010
		2.5			82/307	119/157	156/95	193/63	1010
700	4+4	0.25		98/82	166/32	236/17	305/11		1140
		0.6			161/64	228/34	295/21	263/14	1140
		1.0			117/132	165/70	214/43	264/29	1140
		1.6			81/287	199/144	157/86	196/57	1140
800	4+4	0.25			146/45	208/24	271/15	334/10	1240
		0.6			141/93	201/49	262/30	323/20	1240
		1.0			102/182	146/95	190/59	235/40	1240
		1.6			69/402	103/200	137/119	170/79	1240
900	4+4	0.25				184/49	249/28	314/18	1370
		0.6				179/97	242/56	305/37	1370
		1.0				139/171	188/99	237/64	1370
		1.6				103/369	139/213	176/139	1370
1000	4+4	0.25				194/52	266/30	340/19	1500
		0.6				194/104	266/59	340/38	1500
		1.0				148/185	204/106	260/68	1500
		1.6				108/416	148/237	189/153	1500

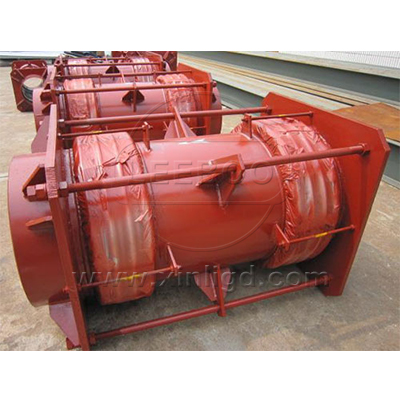

產品案例: 鞏義鑫利向油車港東片集鎮污水管網工程供應優質補償器產品

近日，油車港鎮東片集鎮污水管網工程開工建設，標志著新一年的城鄉生活污水治理緊鑼密鼓地揭開了序幕。
據了解，根據《油車港鎮污水管網工程規劃》和《秀洲區農村生活污水治理規劃》，主要建設從油車港食品工業園區至錢家橋村城鄉一體新社區的污水支管2.36公里，地埋式提升泵站2座。此外，還將收集古竇涇和錢家橋城鄉一體新社區、塘楊公路沿線城鎮居民、保留傳統自然村落農戶、企事業單位的各類生活污水，并經東片集鎮泵站提升后往西排入北陽路已建污水重力管中。
鞏義鑫利生產的大拉桿橫向波紋補償器由接管﹑二個波紋管以及大拉桿等零件構成。球面螺母繞球面墊圈轉動，同時拉桿還具有承受內壓推力能力。該補償器兩個波紋管、長中間接管以及大拉桿等零件構成，它能吸收管系的橫向位移。產品適用于輸送海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣、溫度不高于250度的蒸汽和顆粒粉狀等介質。能夠?qū)崿F(xiàn)管道的橫向，角向位移。能夠吸收管線的內壓推力。運行穩定，使用壽命長。

訂貨須知: 1、客戶對產品有特殊要求，須在訂貨合同中提供以下說明：
（1）結構長度
（2）連接形式
（3）公稱直徑、全通徑、縮徑、管道尺寸
（4）使用介質及溫度、壓力范圍
（5）實驗、檢驗標準及其他要求本廠可根據客戶特殊要求配置定做和設計特殊產品。
2、本廠可根據客戶特殊要求配置定做和設計特殊產品。
3、如由客戶提供確定的產品類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
